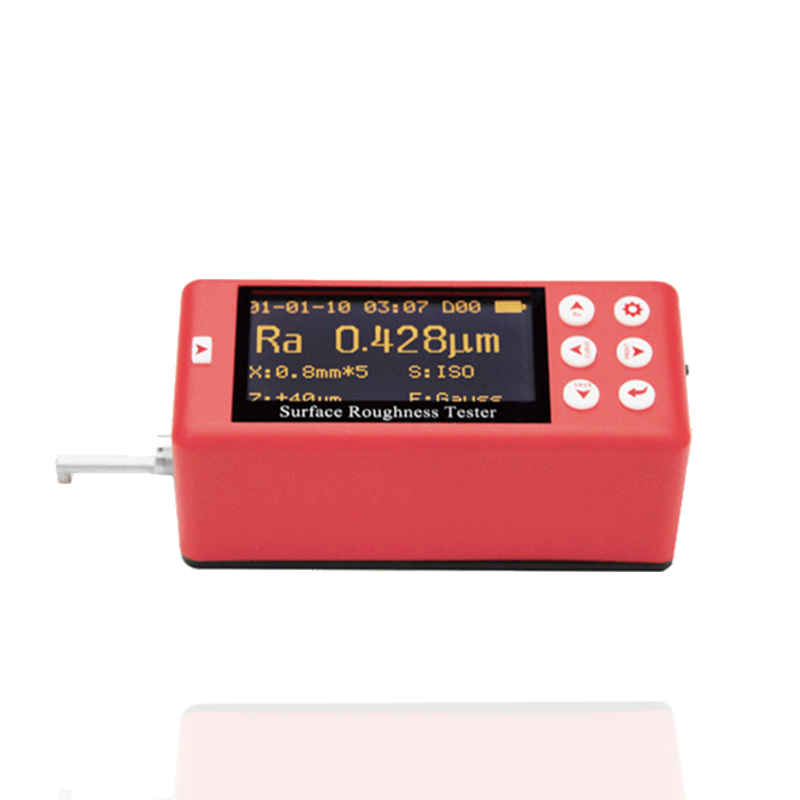

MR200便攜式粗糙度儀
商品品牌：
美泰科儀
商品型號：
MR200
測量范圍：
Z軸(垂直)320μm,X軸(水平)17.5mm
示值精度：
Z軸(垂直)0.01μm/±20μm,0.02μm/±40μm,0.04μm/±80μm,0.08μm/±160μm
通訊存儲：
可存儲20組測量的完整數據，MICRO-USB接口
待機時間：
連續工作16小時
主機重量：
約360g
外形尺寸：

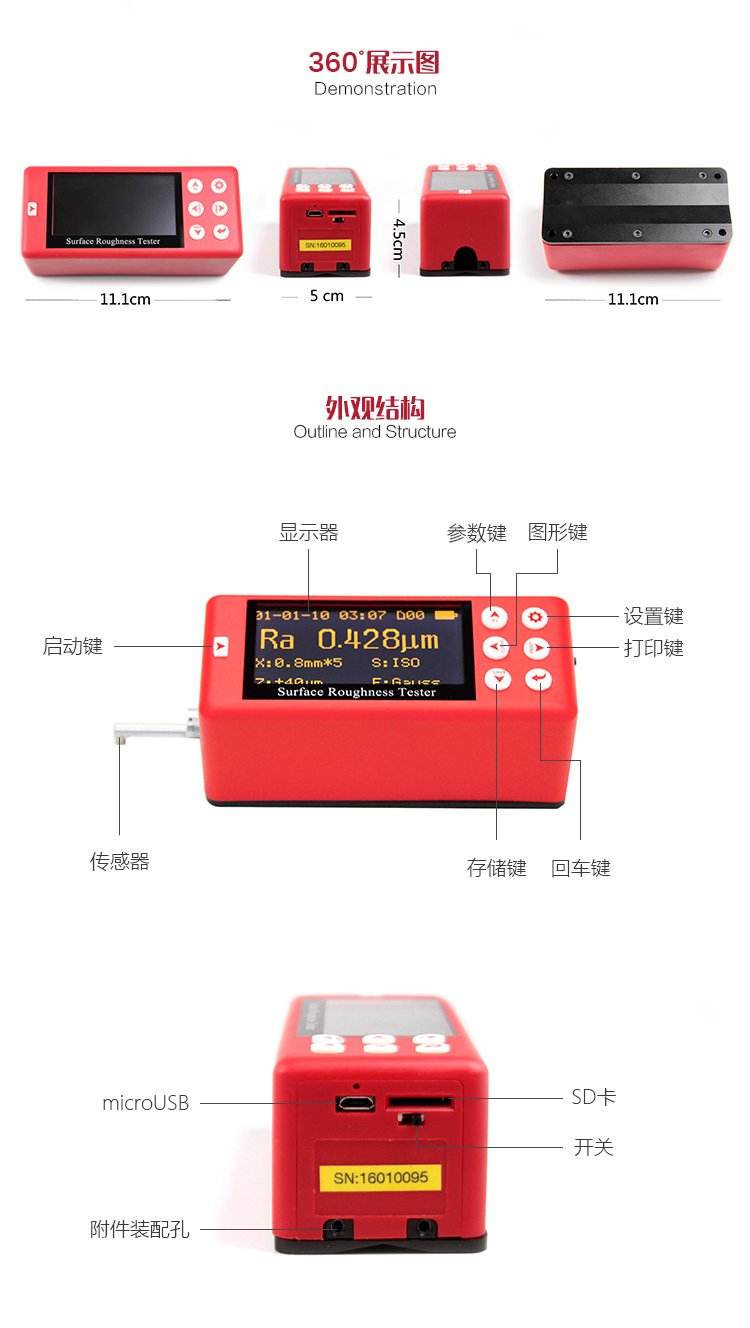

11.2*5*4.7CM
包裝尺寸：
36*27.5*13CM
含包裝總重量：
2.4kg
產品詳情
產品總述
圖文說明
技術參數
基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-

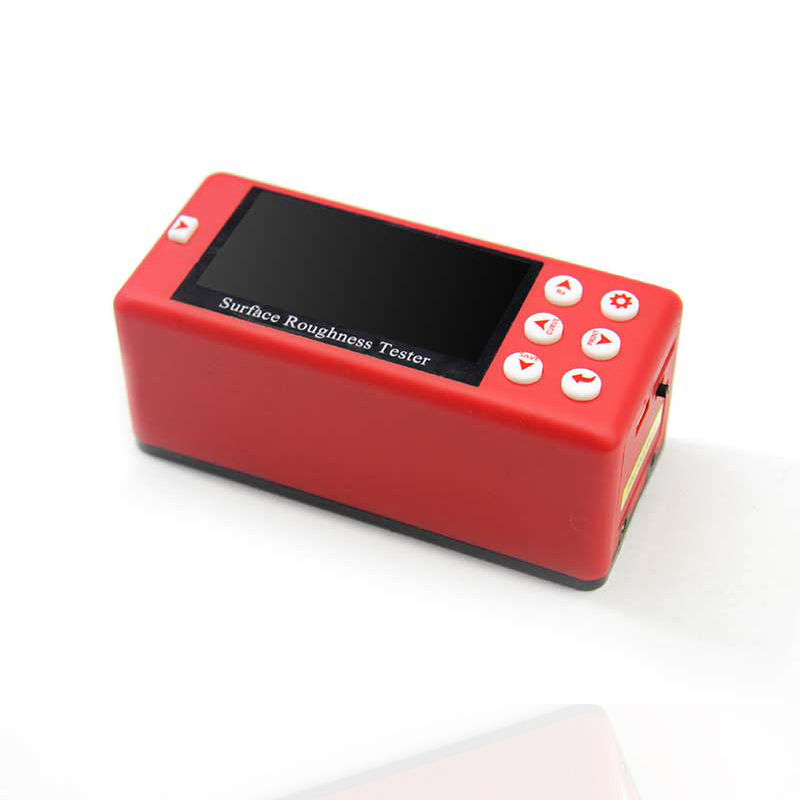

產品概述MR200便攜式粗糙度儀是美泰公司精心研制的最新升級產品，該產品采用當前最新的處理器、2.7寸OLED顯示屏，顯著提升了用戶精準粗糙度測試的體驗，硬件設計精巧、數據處理速率高、保護措施完善，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它超大量程設計，檢測范圍遠超同類產品，可滿足各類用戶的需求，通過MICRO-USB接口或標準藍牙模塊及SD存儲卡，可實現無線遙控啟動、測量；支持現場藍牙打印機無線通訊，通過PC海量存儲數據。被廣泛地應用于各種精密金屬加工制造工藝環節的質量控制，是提高生產合格率、節約成本必備的專業精密儀器。

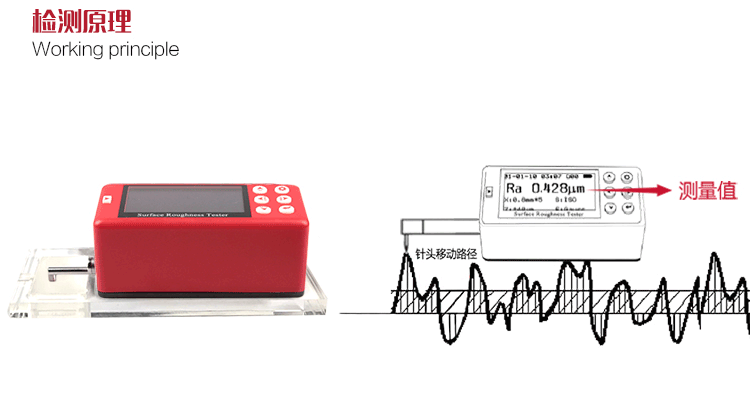

功能用途生產環境和移動測量需要的一種手持式儀器.工作原理本儀器采用針描法測量工件表面粗糙度
在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度。工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號。該信號經過放大及電平轉換之后進入數據采集系統，ARM芯片對采集的數據進行數字濾波和參數計算，測量結果在OLED顯示器上給出?？梢酝ㄟ^無線連接藍牙打印機，打印全部測量參數，還可以通過數據線與PC機進行通訊，用計算機軟件對數據做進一步分析。工作條件環境溫度：操作溫度－20℃～＋50℃
存儲溫度：-30℃～＋70℃
相對濕度≤90％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵儀器特點28個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS)、RSk、R3z、Rmax、RPc、Rmr,Rku、RΔa、RΔq、Rδc、Ry；Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0

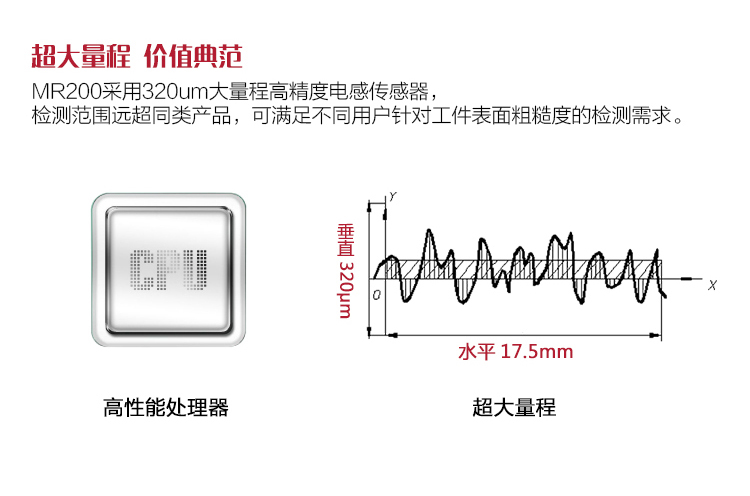

采用320μm大量程高精度電感傳感器
具有RC、PC-RC、GAUSS、D-P四種濾波方式
兼容ISO、DIN、ANSI、JIS四種標準

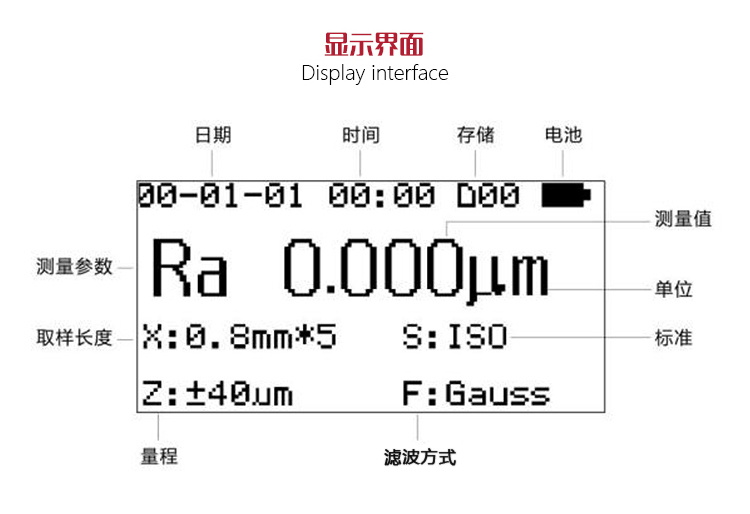

采用2.7寸超大屏幕128×64點陣OLED顯示屏，無需背光，無死角，可顯示全部參數、輪廓圖形和中英文菜單
采用當今最主流芯片進行儀器控制和數據處理
內置存儲器可存儲20組測量的完整數據
外置SD卡可擴充海量存儲數據
內置無線遙控模塊，可遙控測量

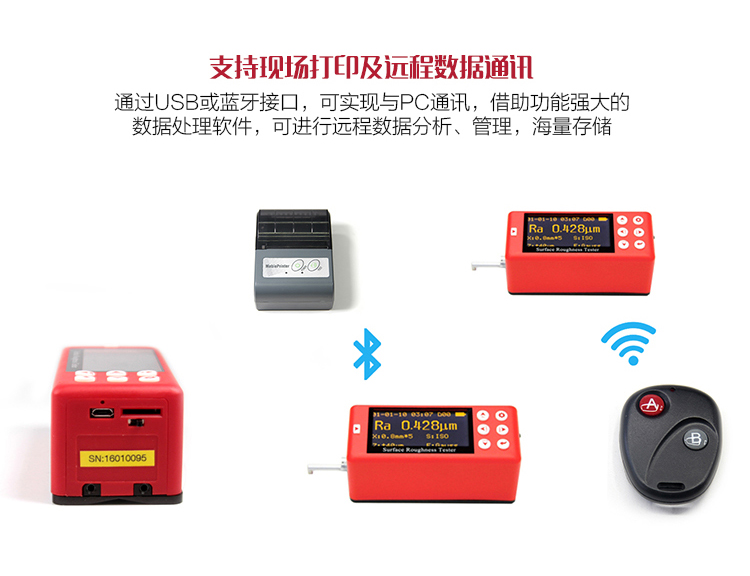

內置標準藍牙模塊，可無線連接藍牙打印機，打印全部參數及輪廓圖形
內置標準MICRO-USB接口，可與PC機進行通訊，可采用專用軟件對測量結果進行分析與管理

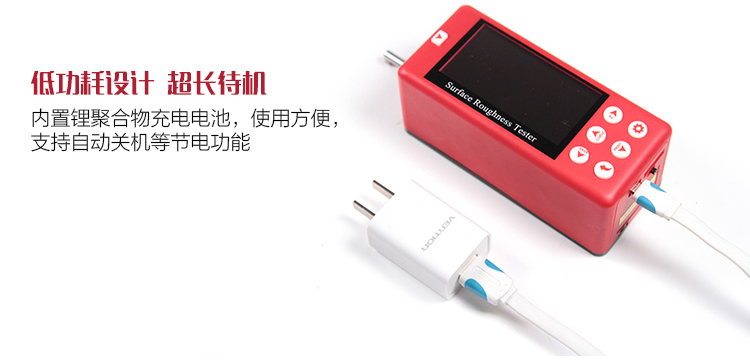

內置鋰聚合物充電電池及充電保護電路
機電一體化設計，體積更小，攜帶方便
具備自動關機的節電功能，各項操作均有提示信息
配件齊全，可選配曲面?zhèn)鞲衅?、深槽傳感器、小孔傳感器、極小孔傳感器、齒面?zhèn)鞲衅?、小立柱、微調平臺、加長桿、側向轉接桿等附件操作方法及注意事項手持式測量

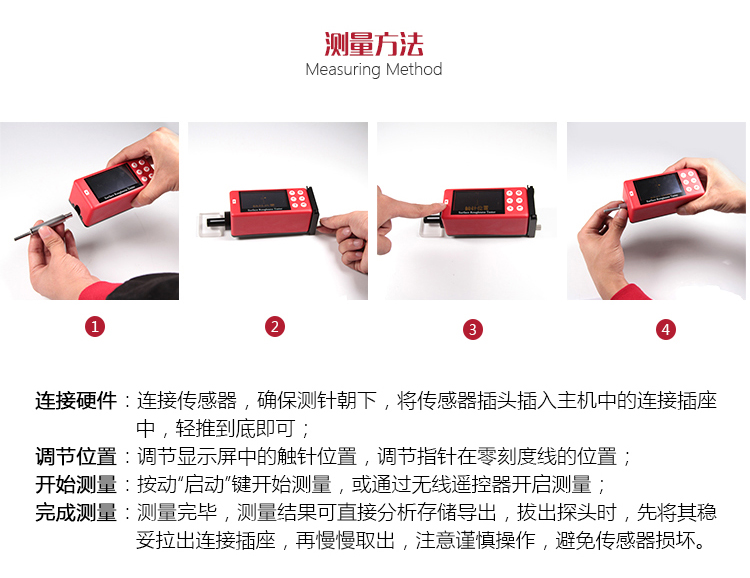

將傳感器插入儀器后，直接在工件表面上測量。除了設置正確的測量條件，還應注意：
a.傳感器的主體要保持水平狀態
b.傳感器的滑行方向與工件的加工紋理要垂直。
使用高度尺立柱
a.將標準傳感器小心插入儀器中，然后安裝到立柱的連接部件上，確認鎖緊；
b.將立柱的滑架調至稍高于工件表面位置，向下降直到傳感器接觸工件，這個過程要小心操作，尤其在傳感器即將接觸工件時需十分謹慎；
c.將傳感器的主體調至目測水平，觀察觸針位置是否在中心附近；
d.升降傳感器時，一定要注意方向，錯誤下降會損壞傳感器。
示值校準
①測量多刻線樣板；
②讀Ra值；
③與樣板值進行比較。注意事項

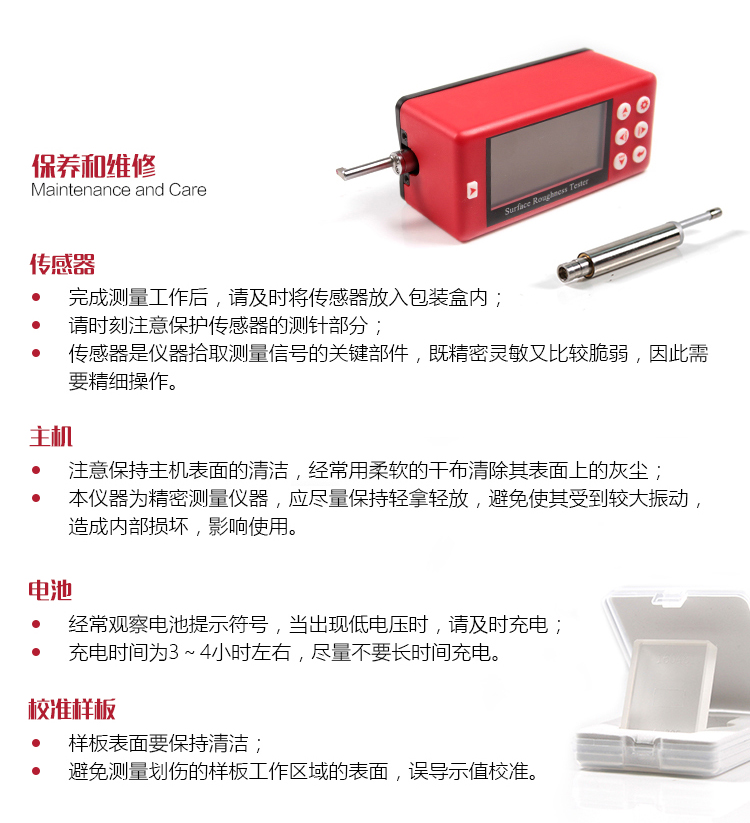

1.任何時候插拔傳感器都要特別小心，注意不要碰到導頭和觸針，這是整臺儀器的關鍵零件，要盡量拿住傳感器導頭托架的根部（主體的前部）插拔
2.當用完傳感器時，應及時將它裝入包裝盒中儀器的保養與維護當儀器出現異?，F(xiàn)象，請首先查閱故障索引表，排除常見故障，如出現不能測量，液晶顯示異常，誤差過大，鍵盤操作失靈或混亂等故障時，請不要擅自拆卸或調節任何固定裝配的零部件，應交給本公司售后維修部門進行檢修、處理。掃描如下二維碼進入公眾平臺，進行在線報修 -
-

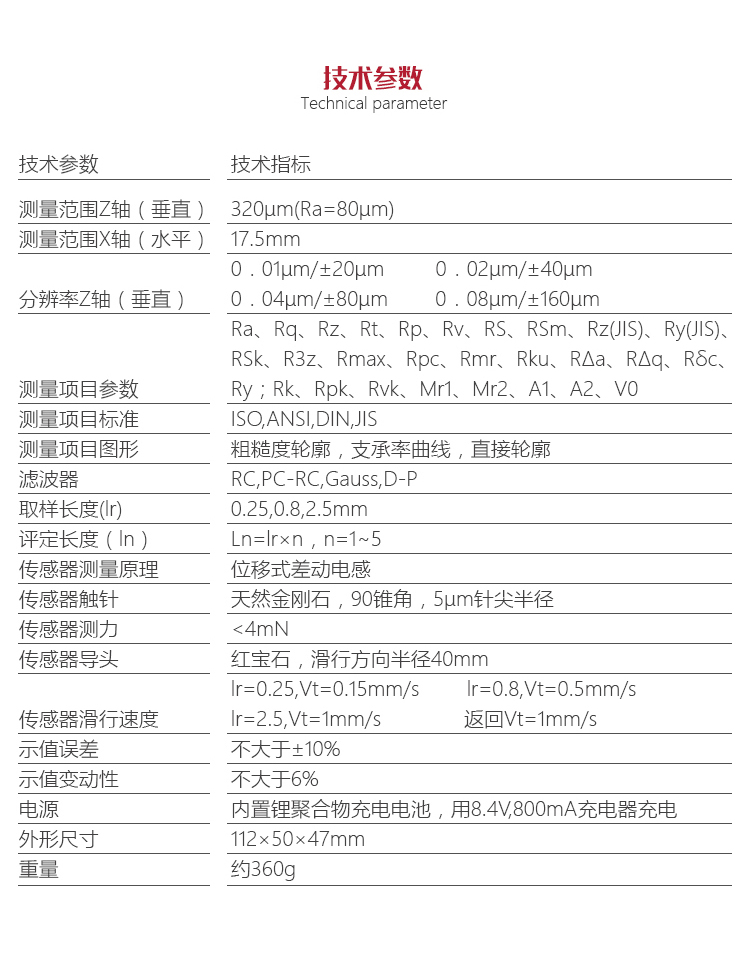

測量范圍： Z軸（垂直）320μm(Ra=80μm),X軸(水平)17.5mm 分辨率 Z軸（垂直）0.01μm/±20μm,0.02μm/±40μm,0.04μm/±80μm,0.08μm/±160μm, 測量項目 Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr、Rku、 濾波器 RC,PC-RC,Gauss,D-P 取樣長度 0.25,0.8,2.5mm 評定長度 Ln= lr×n,n=1~5 傳感器 測量原理：位移式差動電感.觸針：天然金剛石,90錐角,5μm針尖半徑.測力：<4mN.導頭：紅寶石，滑行方向半徑40mm. 示值誤差 不大于±10% 示值變動性 不大于6% 電源 內置鋰離子充電電池,用8.4V,800mA充電器充電 外形尺寸 112×50×47mm 重量 約360g -

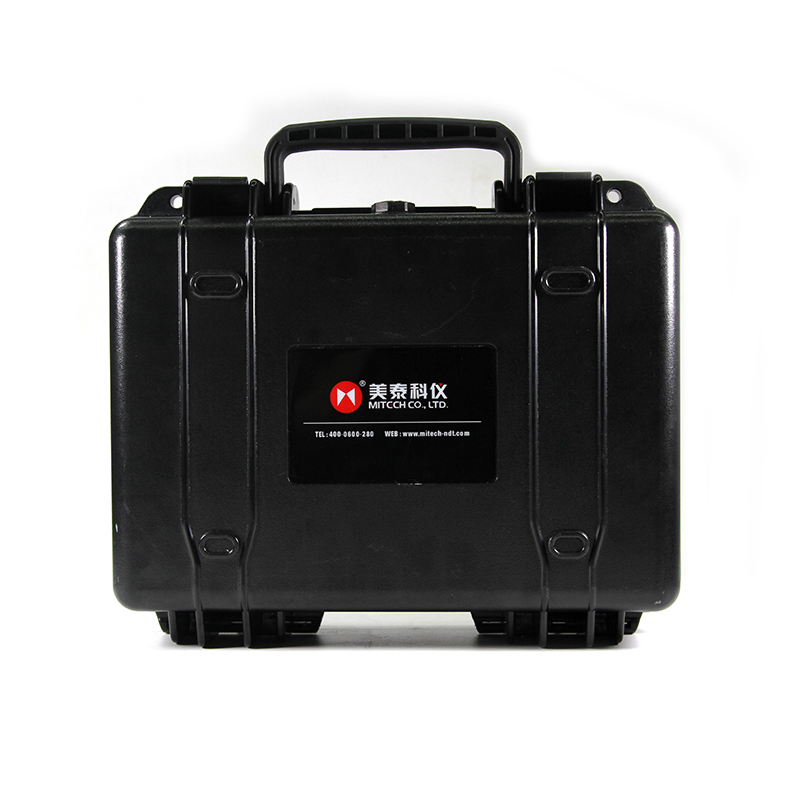

美泰粗糙度儀儀器箱 美泰便攜式粗糙度儀專用儀器箱，長：35cm，寬：70cm，高：11cm，重：1.6kg，采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能 ，箱體尺寸符合航空、列車攜帶規則（可放于座位底下和行李架上），高度壓縮分格式設計，美觀規整，安全、可靠、穩定。

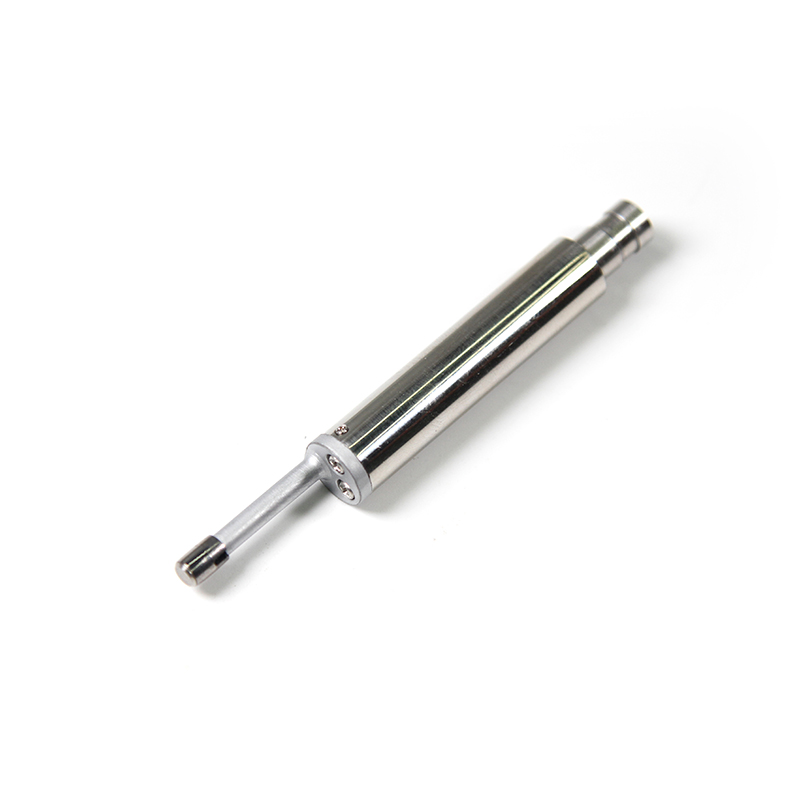

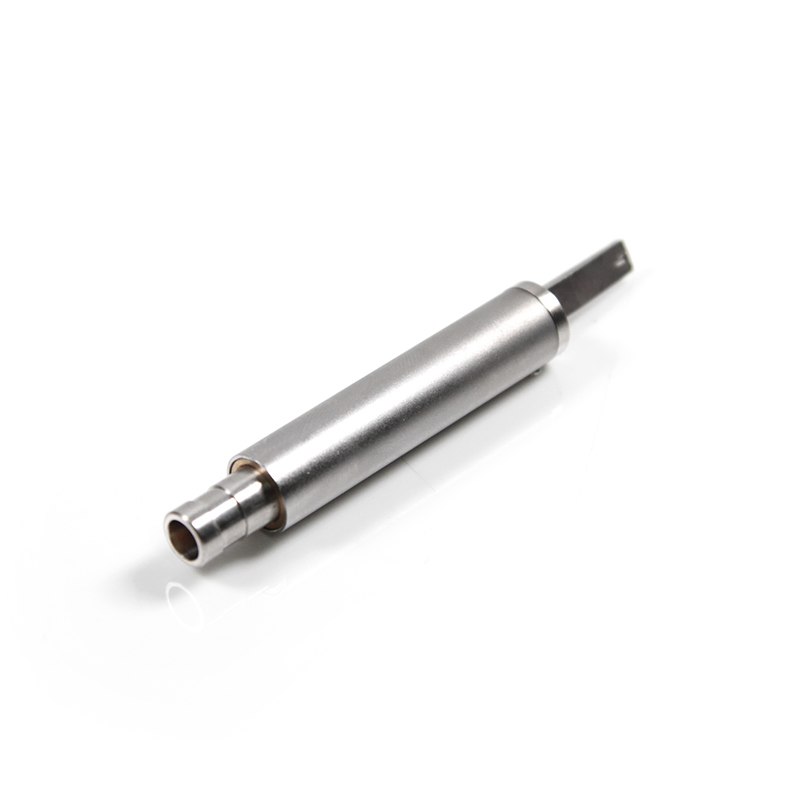

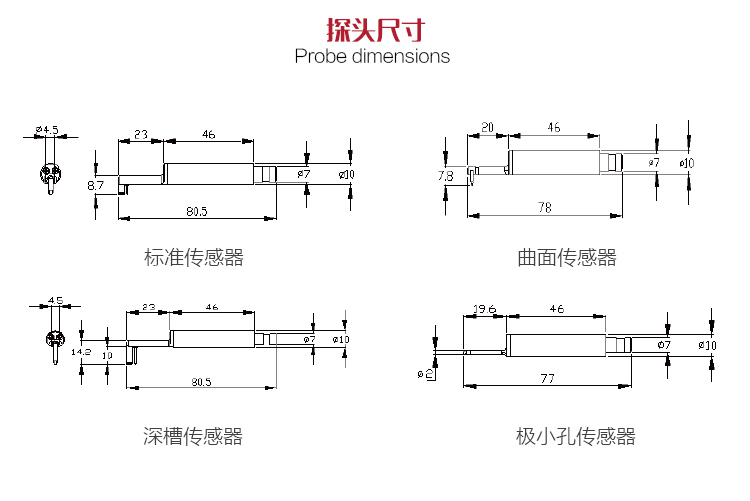

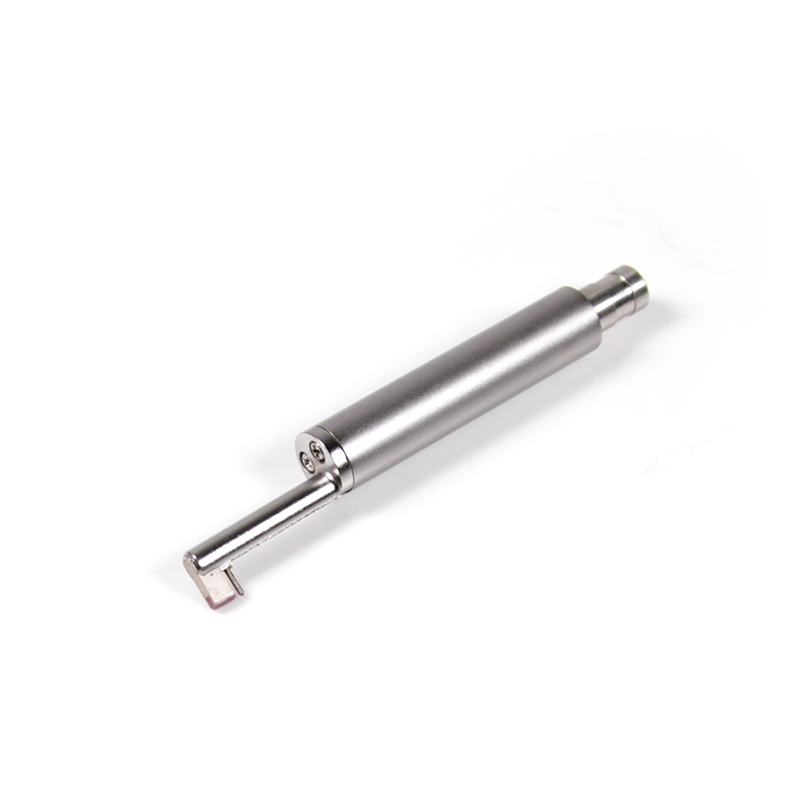

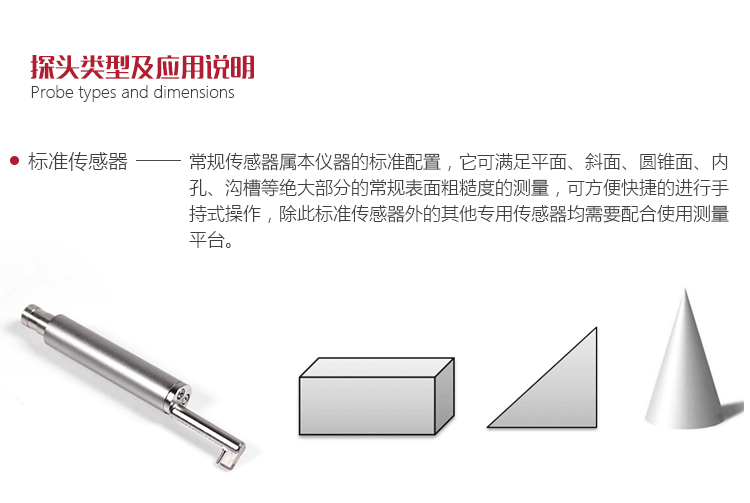

美泰粗糙度儀標準傳感器 美泰便攜式粗糙度儀MR200標準傳感器，總長：80.5mm，主體長：46mm，導頭托架長：23mm，主體直徑：Φ10mm，插芯套筒直徑：Φ7mm，導頭高度：8.7mm，標準傳感器屬本儀器的標準配置，它可滿足平面、斜面、圓錐面、內孔、溝槽等絕大部分的常規表面粗糙度的測量，可方便快捷的進行手持式操作，除此標準傳感器外的其他專用傳感器均需要配合測量平臺使用。

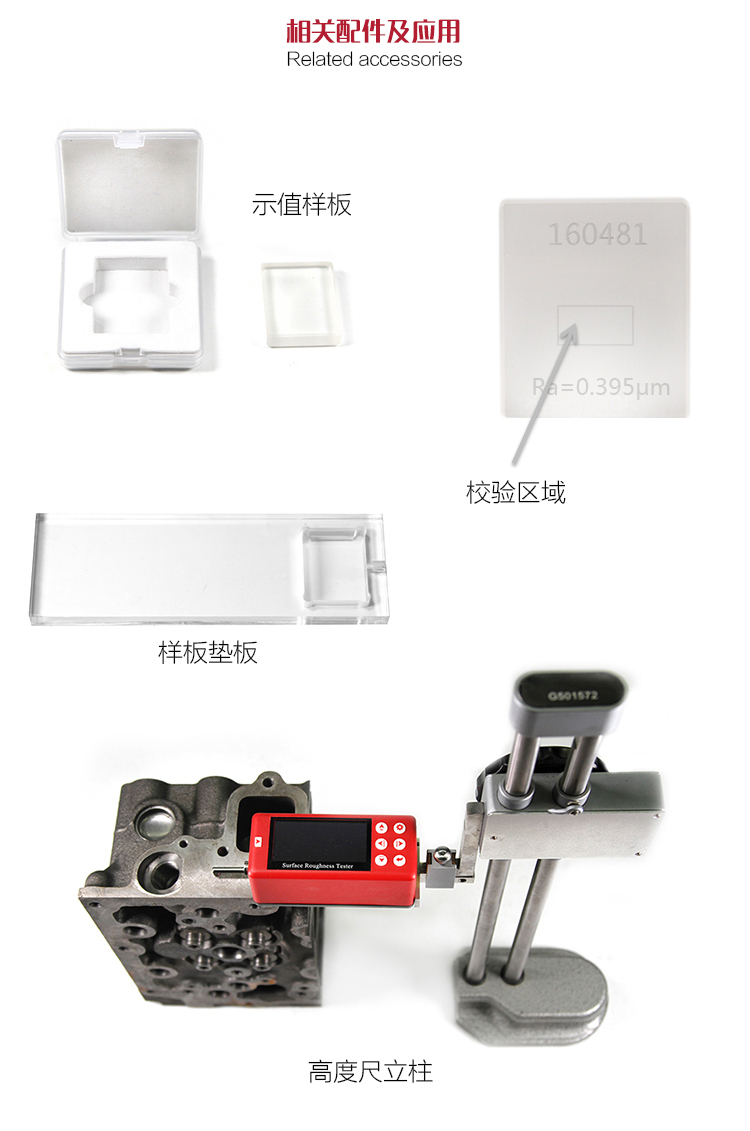

美泰粗糙度儀校準樣板 美泰便攜式粗糙度儀MR200校準樣板，屬本儀器的標準配置，用于校準儀器的示值，標準粗糙度校驗區域在樣板的中部。使用校準樣板校準時，若實際測量值超出樣板標定值的±10%，或?qū)y(cè)量精度要求較高時，應使用示值校準功能按照實際偏差的百分?jǐn)?shù)進行校準，校準范圍不應大于±20%。通常情況下，儀器在出廠前都經過嚴格的測試，示值誤差遠小于±10%，此時建議用戶不要頻繁使用示值校準功能。如將示值校準數值設定為“00”，確認后，將恢復出廠設定。樣板表面要保持清潔，避免劃傷樣板工作區域的表面，劃傷或磨損的樣板會誤導示值校準。

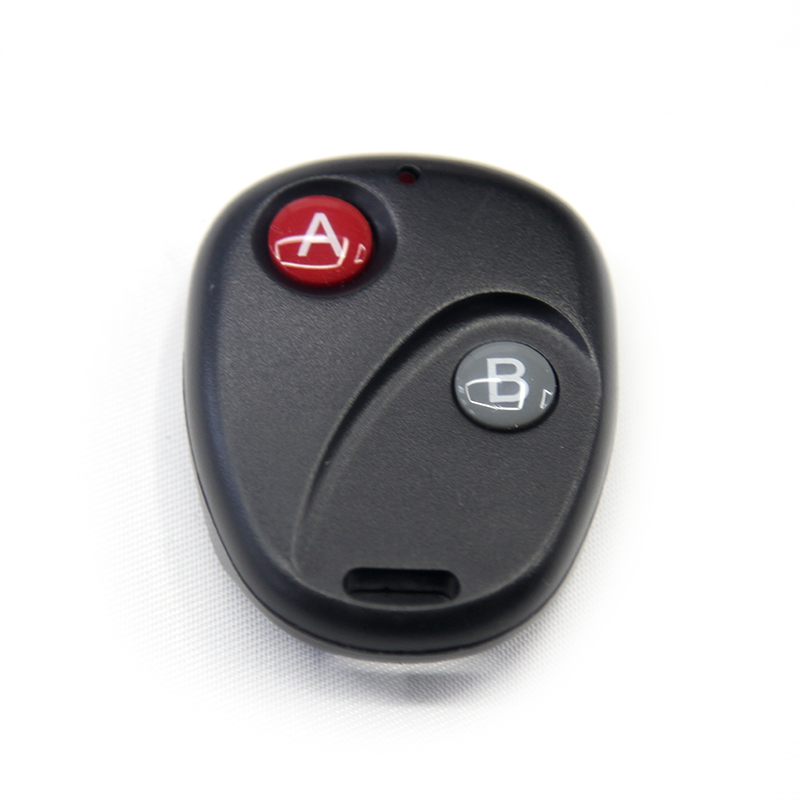

美泰粗糙度儀遙控器 美泰便攜式粗糙度儀MR200遙控器，屬本儀器的標準配置，用于遠程操控粗糙度儀，遙控測量可減少因手動操作可能引起的誤差，使用測量更精準。

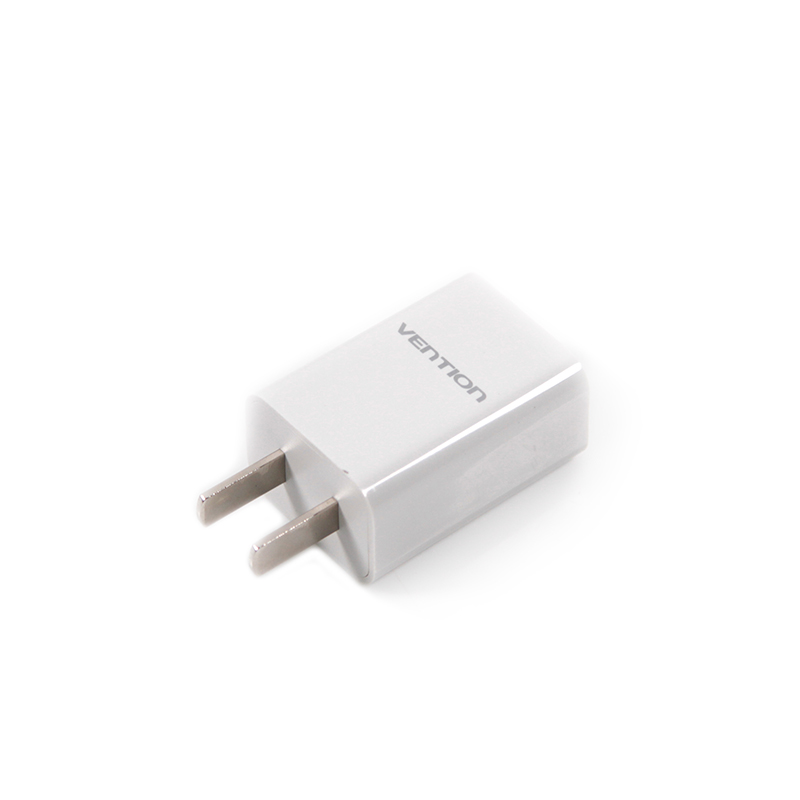

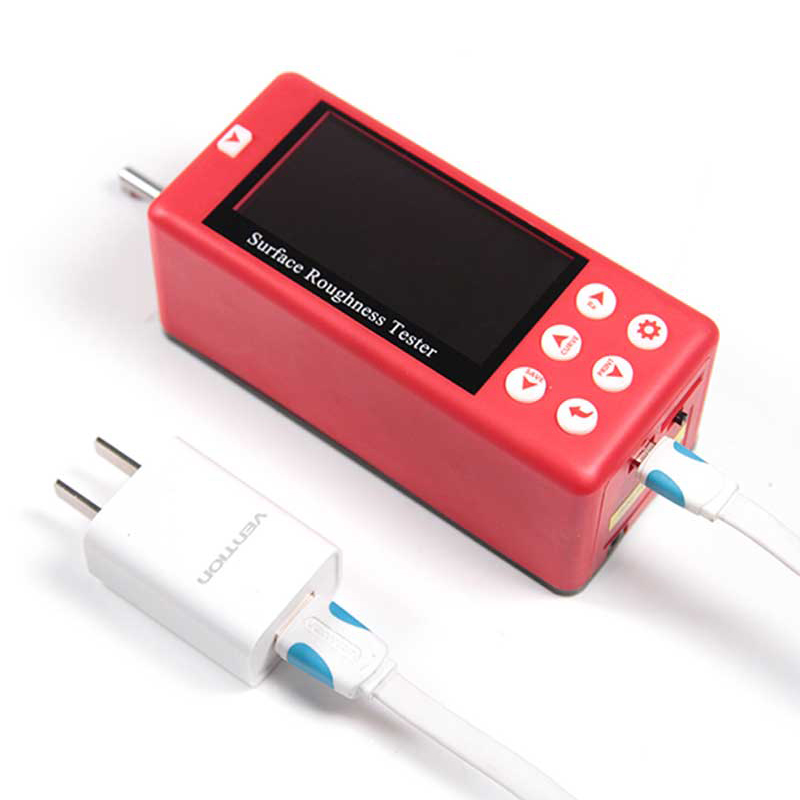

美泰粗糙度儀電源適配器 美泰便攜式粗糙度儀專用電源適配器，屬本儀器的標準配置，用于為主機充電，充電時它能夠產生恒定電壓，有效保護儀器電路，使用方便、安全可靠。本儀器僅限使用本公司配套的專用電池組及電源適配器（充電器），否則可能會引起儀器損壞。

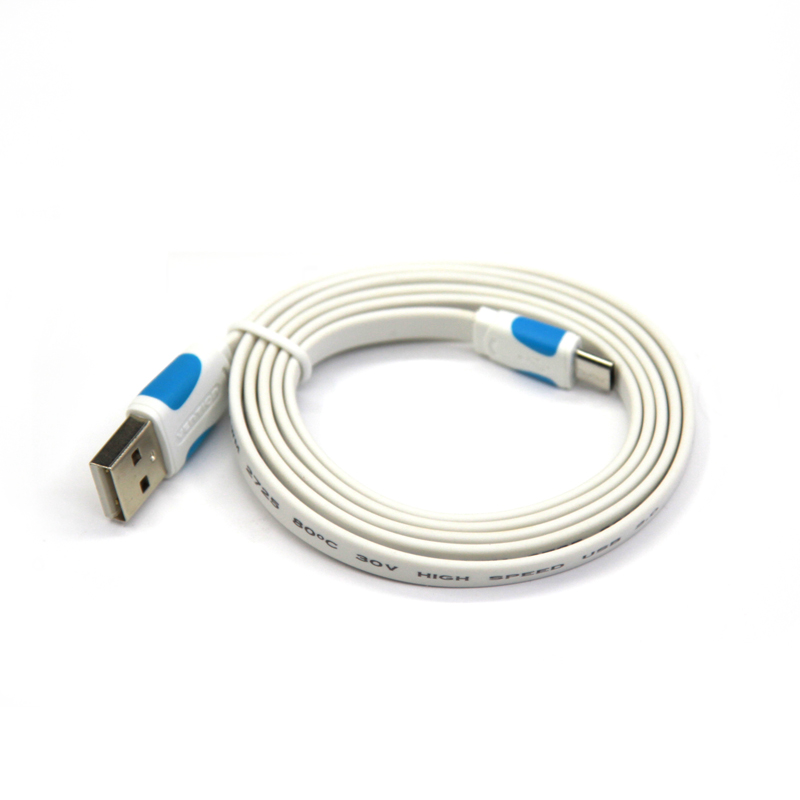

美泰粗糙度儀數據線 美泰粗糙度儀數據線，用于連接電腦進行操控測量、數據傳輸，也可用于給主機充電。

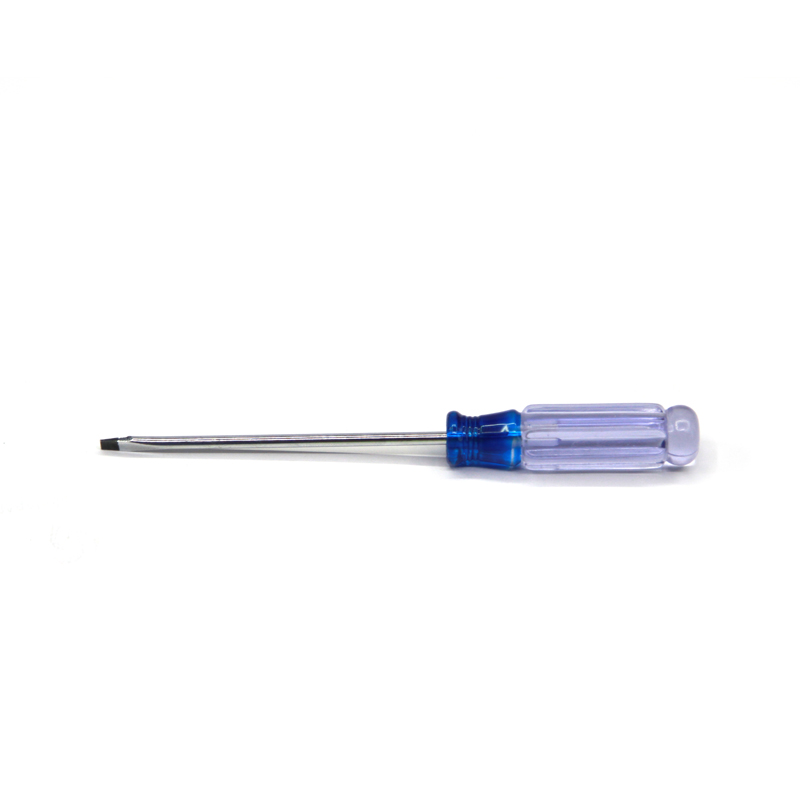

美泰粗糙度儀一字改錐 專用一字改錐是美泰便攜式粗糙度儀MR200標準配置中配套的專用工具，用于借助高度尺立柱測量時，調節螺母使儀器能夠更加緊密的安裝在高度尺立柱上，確保穩定測量。

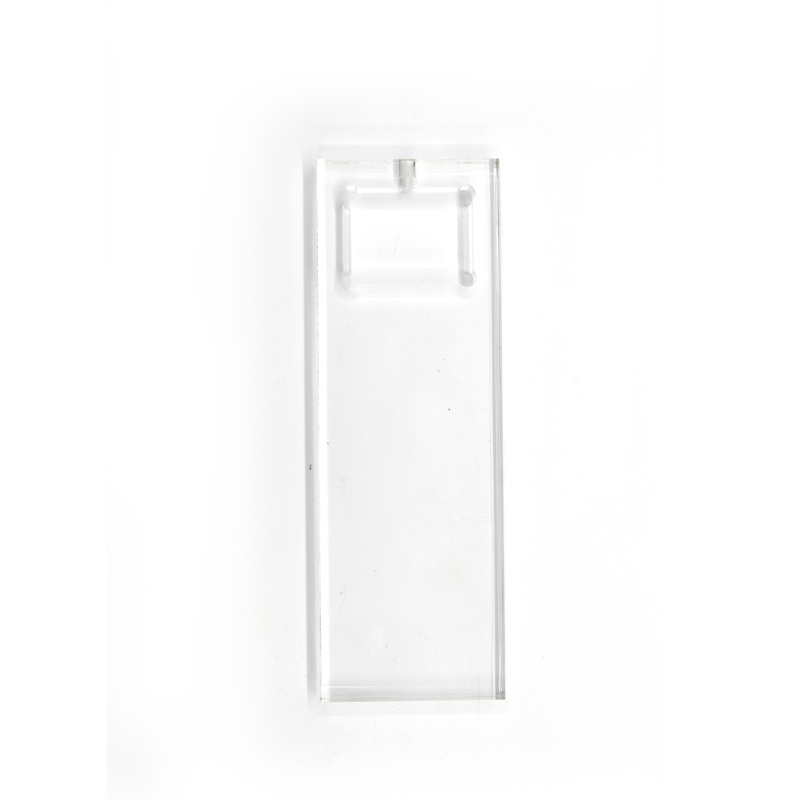

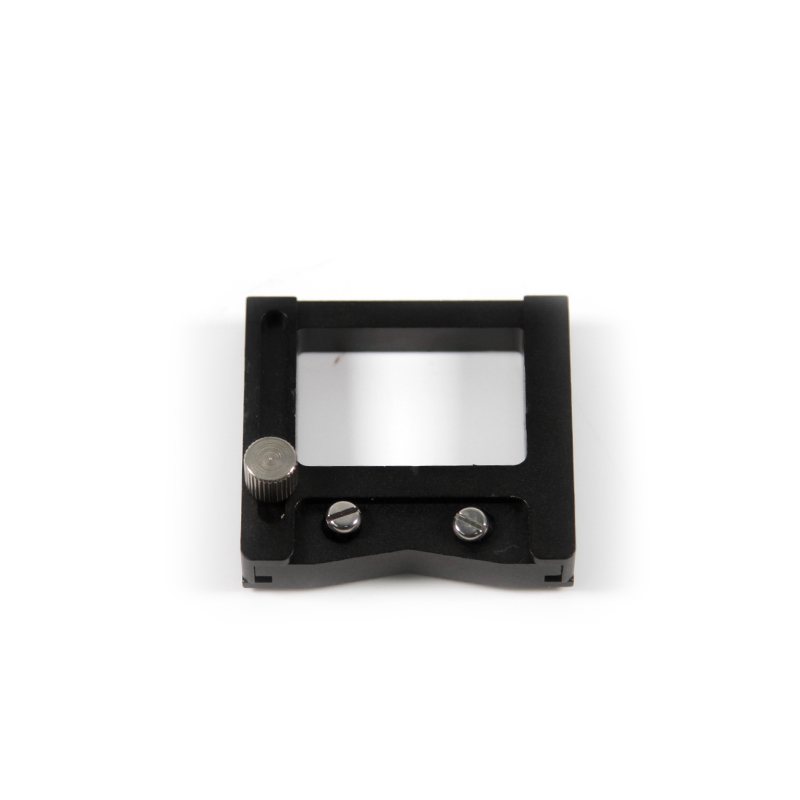

美泰粗糙度儀樣板墊板 美泰便攜式粗糙度儀樣板墊板，屬本儀器的標準配置，用于校準儀器時，支撐粗糙度儀，使其高度與示值校準樣板一致以完成校準。是示值校準樣板的配套備件。 美泰粗糙度儀隨機資料 美泰便攜式粗糙度儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，圖文并貌說明書，簡約易于理解、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸hzlqy.cn下載電子版。

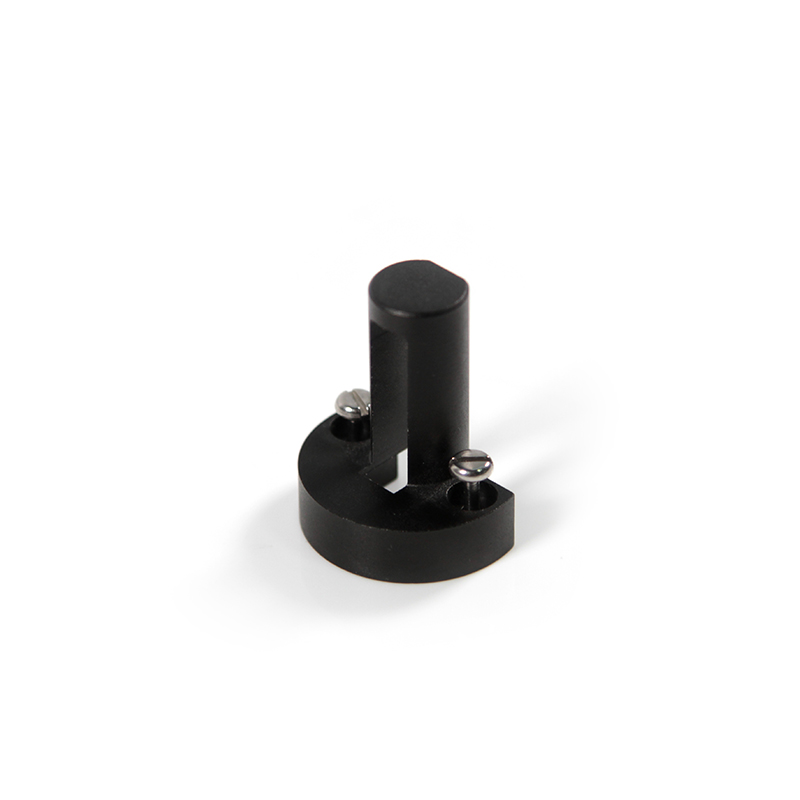

美泰粗糙度儀高度支架 美泰便攜式粗糙度儀高度支架，屬M(fèi)R200的標準配置。當工件的總高度小于28mm，被測面支承長度小于儀器的總長度時，可以使用護套和高度支架來輔助完成測量。使用時，首先安裝護套，再將儀器置于高度支架上，鎖緊高度支架，確保穩定。儀器底部是處于懸空狀態，適當調整高度支架使儀器的觸針位置接近零點。本附件僅限于約28mm高度內，小尺寸臺階表面的粗糙度測量，若工件形狀復雜且高度較高，需借助高度尺立柱或測量平臺完成測量。

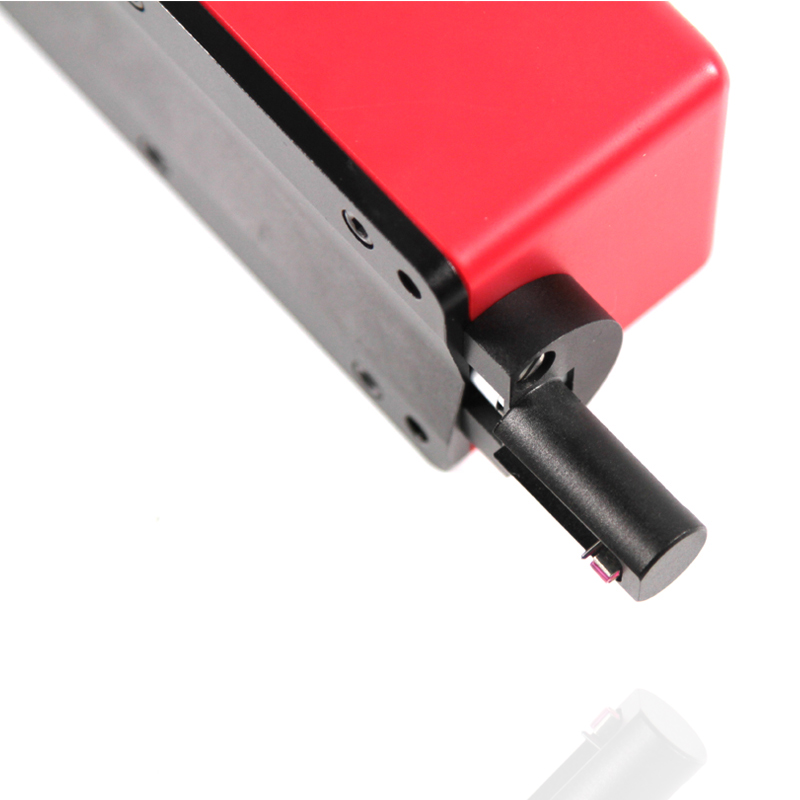

美泰粗糙度儀傳感器護套 美泰便攜式粗糙度儀傳感器護套，屬M(fèi)R200的標準配置。當工件的總高度小于28mm，被測面支承長度小于儀器的總長度時，可以使用護套和高度支架來輔助完成測量。使用時，首先安裝護套，使儀器及傳感器平行接觸被測工件表面，再將儀器置于高度支架上，鎖緊高度支架，確保穩定。儀器底部是處于懸空狀態，適當調整高度支架使儀器的觸針位置接近零點。本附件僅限于約高度28mm內，小尺寸臺階表面的粗糙度測量，若工件形狀復雜且高度較高，需借助高度尺立柱或測量平臺完成測量。 -

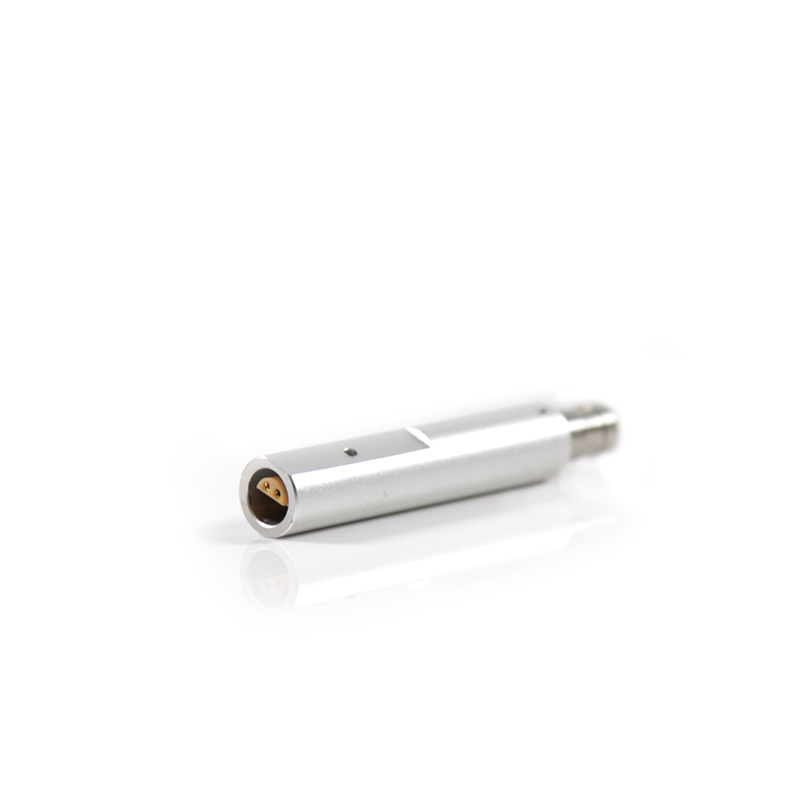

美泰粗糙度儀接長桿50 美泰便攜式粗糙度儀傳感器接長桿50，屬本儀器的可選配置，用于接長各種標準、曲面、深槽等各種傳感器，可使傳感器向外延長50mm，實現更遠距離的測量。

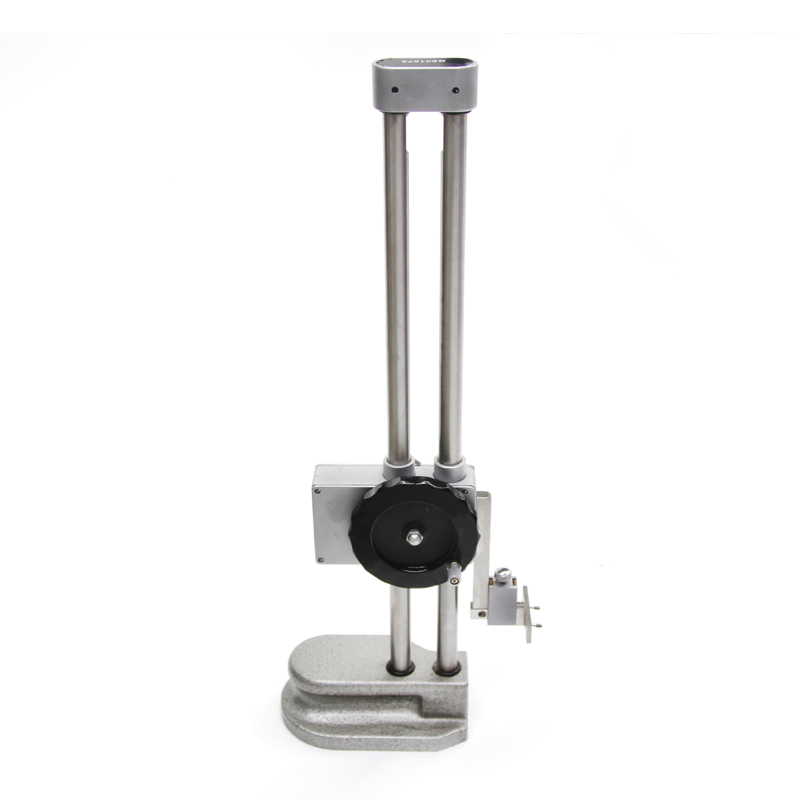

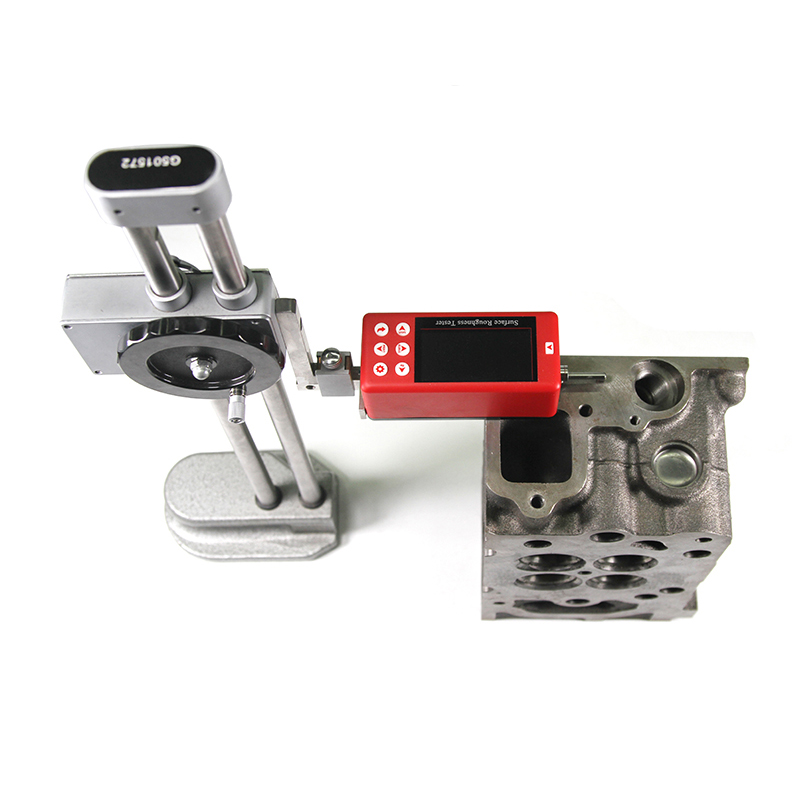

美泰粗糙度儀高度尺立柱 美泰粗糙度測量?jī)xMR200高度尺立柱，屬本儀器的可選配置，主要用于支撐儀器，使其與被測工件表面之間的位置相對平行且穩定，有效接觸溝槽、小孔等特殊位置，實現表面粗糙度的測量。它增大了粗糙度儀的應用范圍。使用高度尺立柱時，要特別注意避免誤操作造成傳感器的損壞。當傳感器接近工件表面時，要仔細觀察屏幕的觸針位置，使指針停留在顯示屏中零刻度線的位置即可。當被測表面Ra值較小時，建議使用測量平臺，用遙控器啟動測量，以減少外界環境對測量結果的影響。除標準傳感器可以獨立使用外，曲面?zhèn)鞲衅鳌⑸畈蹅鞲衅?、小孔傳感器使用時，均需要借助高度尺立柱配合使用。

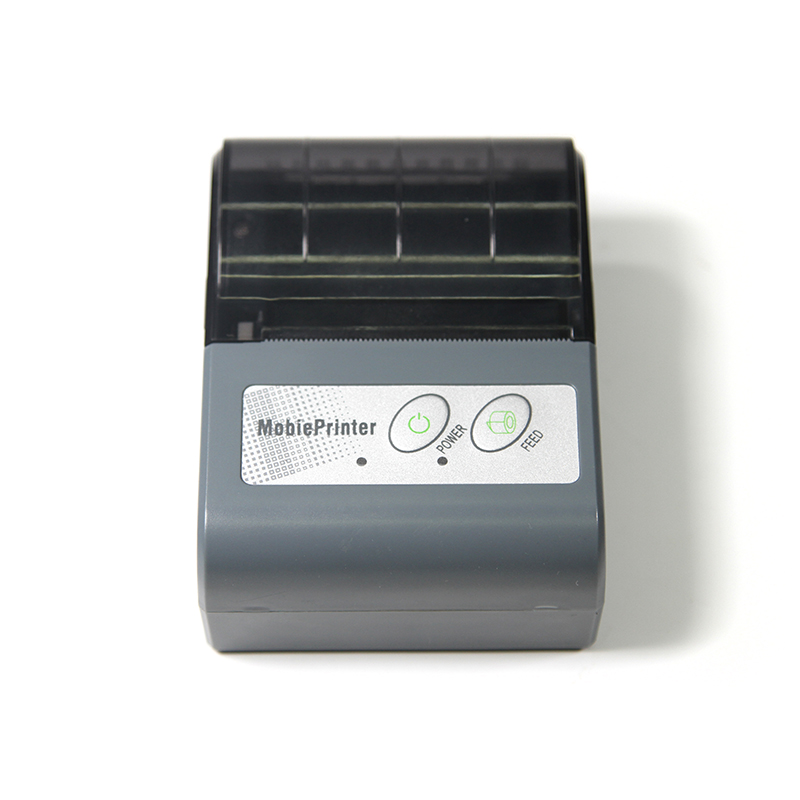

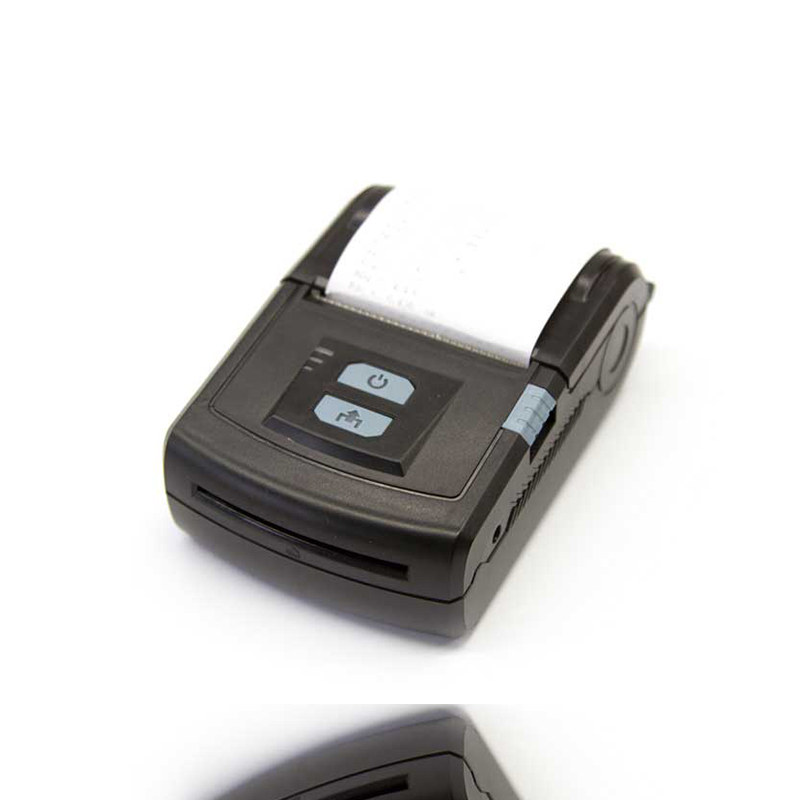

美泰粗糙度儀藍牙打印機 美泰藍牙打印機，屬M(fèi)R200粗糙度儀的可選配置，它分離于主機，不占用主機電源，獨立供電，使用方便，無需線纜即可實現與主機的藍牙通訊，操作簡便，進口熱敏高速打印機芯，故障率低，抗干擾性強，滿足您高品質現場數據打印需求。

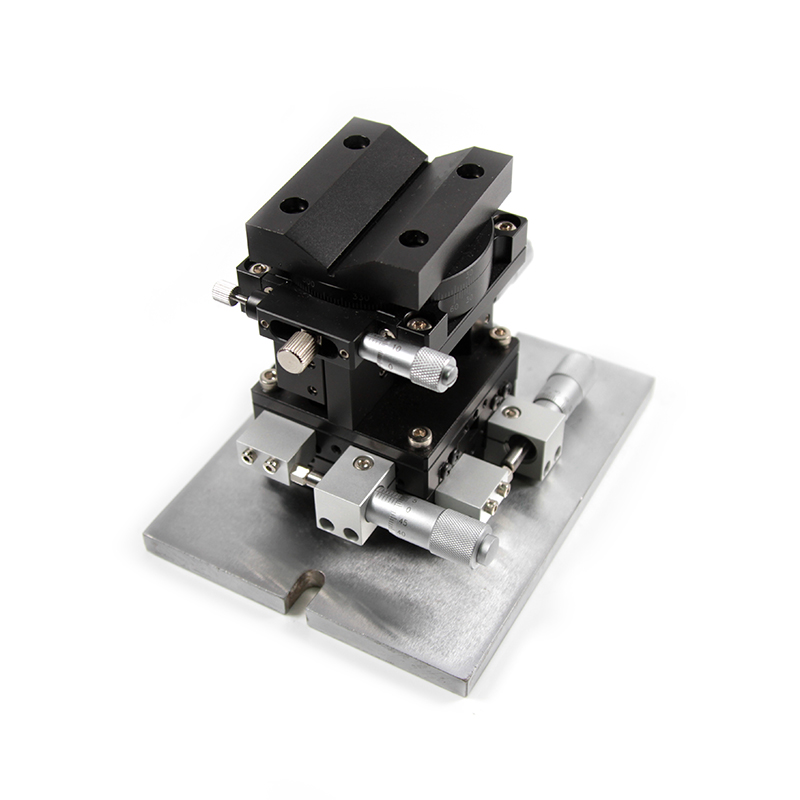

美泰粗糙度儀微調平臺 美泰便攜式粗糙度儀微調平臺是實現精準粗糙度測量的重要輔件之一，它設有X-Y向微進調整及X-Y面內旋轉微調的裝置，穩定可靠，為高精度粗糙度測量必備的輔助微調工作臺，燕尾式導軌可確保X-Y向的直線精確移動。微調工作平臺需與測量支撐平臺配合使用，是復雜形狀零件檢測及高精度檢測必備的附件。也可作為其他測量的輔助調整工具。參數：X向： ±12.5 mm ；Y向： ±12.5 mm ；旋轉：粗調：360o；微調：±5o。

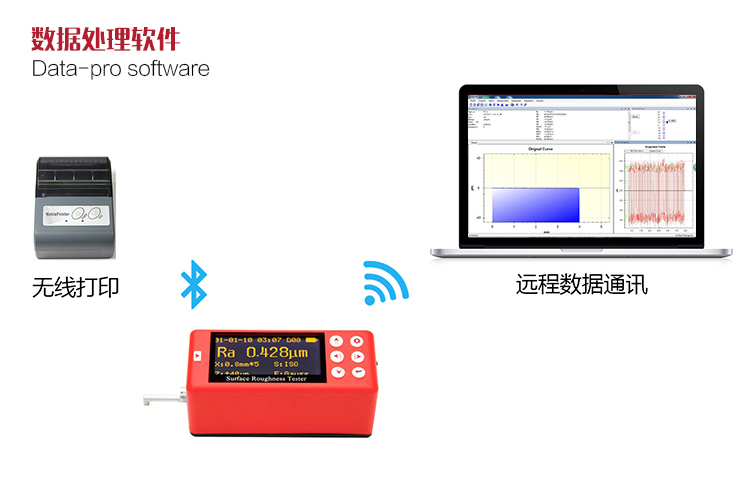

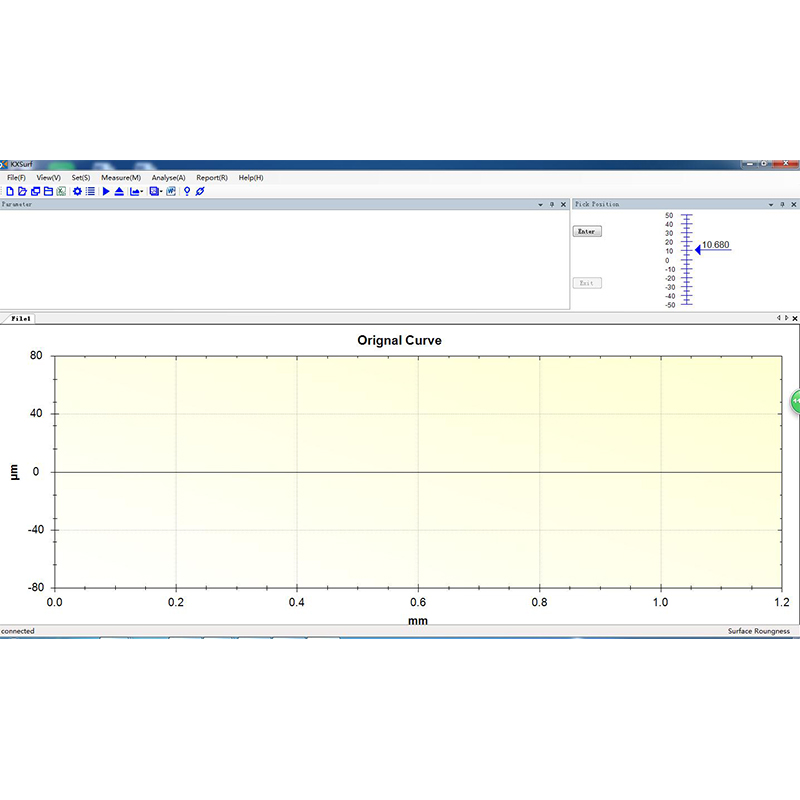

美泰粗糙度儀數據處理軟件及加密狗 美泰便攜式粗糙度儀可選配PC端數據處理軟件，該軟件具有數據管理、操控測量、圖形顯示、參數設置、打印存儲、文件管理等功能。適用于多種金屬相關行業的生產流程監控， 利用軟件整合的分析報告，可使企業質量控制更具科學依據、可溯性更高，有效提高企業信息化質量管理水平，是企業管控產品合格率，提高品質有效保證，該軟件亦可作為與金屬材料有關的科研單位、制造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具。

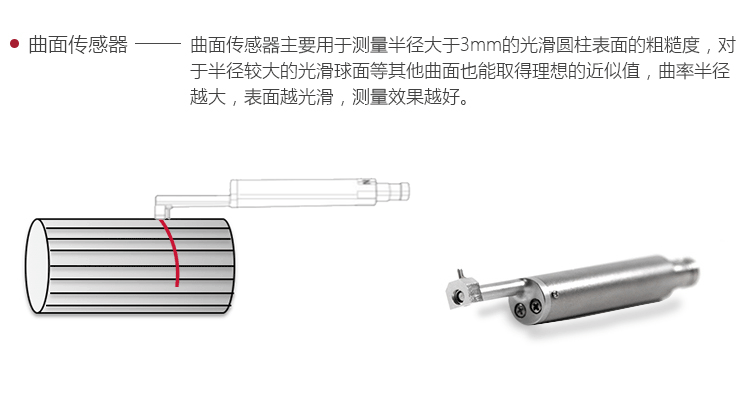

美泰粗糙度儀曲面?zhèn)鞲衅?/a> 美泰便攜式粗糙度儀MR200曲面?zhèn)鞲衅鳎瑢儆诒緝x器的可選配置，總長：78mm，主體長：46mm，導頭托架長：20mm，主體直徑：Φ10mm，插芯套筒直徑：Φ7mm，導頭高度：7.8mm，屬本儀器的可選配置，主要用于測量半徑大于3mm的光滑圓柱表面的粗糙度，對于半徑較大的光滑球面等其他曲面也能取得理想的近似值，曲率半徑越大，表面越光滑，測量效果越好。

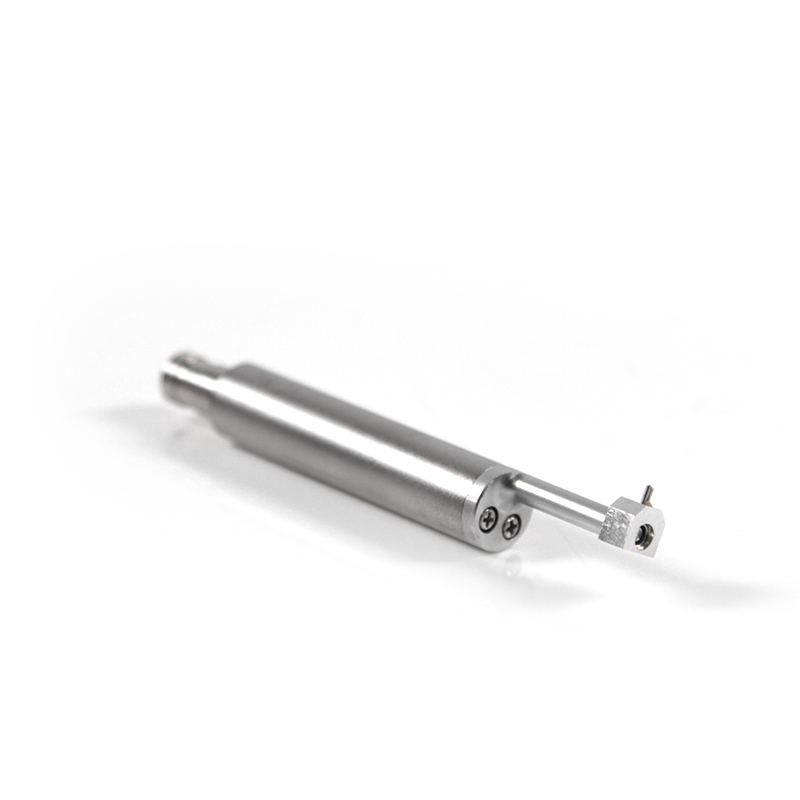

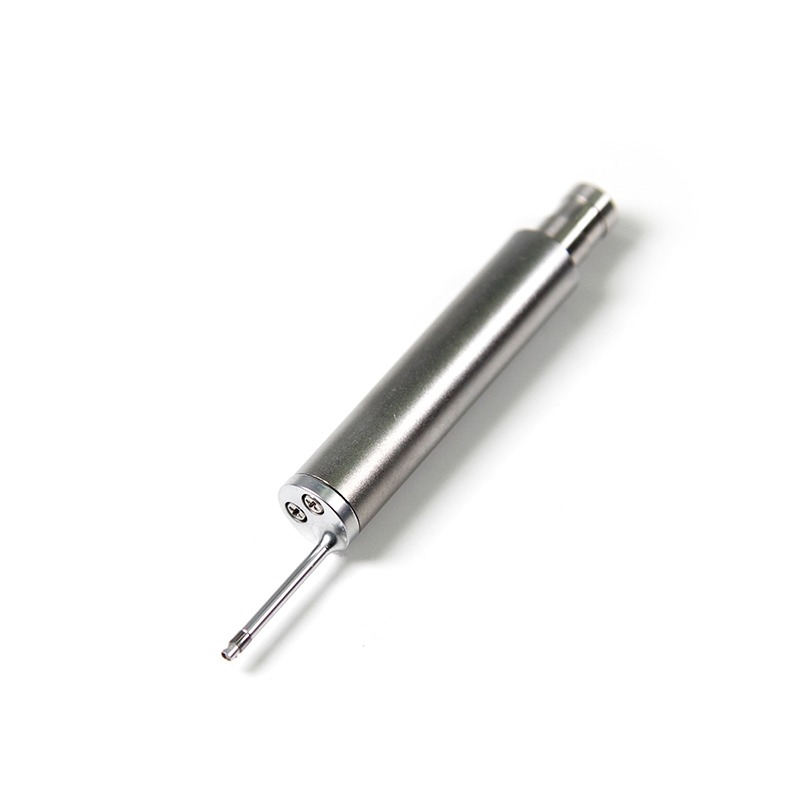

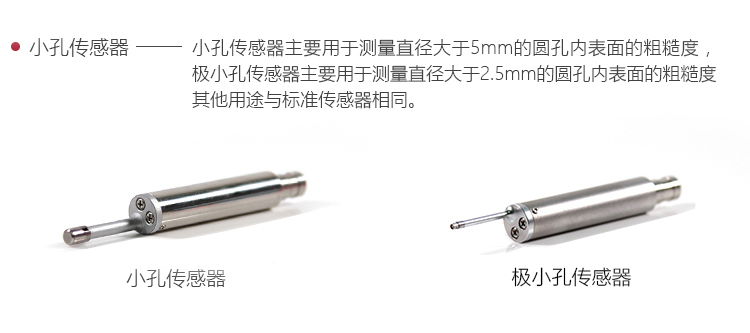

美泰粗糙度儀極小孔傳感器 美泰便攜式粗糙度儀MR200極小孔傳感器，屬于本儀器的可選配置，總長：77mm，主體長：46mm，導頭支架長：19.6cm，主體直徑：Φ10mm，插芯套筒直徑：Φ7mm，導頭高度：2mm。主要用于測量直徑大于2.5mm的圓孔內表面的粗糙度，其他用途與標準傳感器相同。

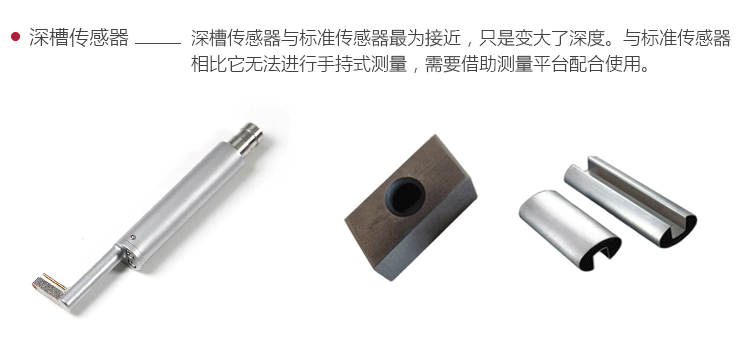

美泰粗糙度儀深槽傳感器 美泰便攜式粗糙度儀MR200深槽傳感器，屬于本儀器的可選配置，總長：80.5mm，主體長：46mm，導頭托架長：23mm，主體直徑：Φ10mm，插芯套筒直徑：Φ7mm，導頭高度：14.2mm，主要用于測量大多數的平面、斜面、圓錐面、內孔、溝槽等多種表面的粗糙度，深槽傳感器與標準傳感器最為接近，只是變大了深度。與標準傳感器相比它無法進行手持式測量，需要借助測量平臺配合使用，主要針對標準傳感器無法觸達的深度內工件表面粗糙度進行檢測。
美泰粗糙度儀小孔傳感器 美泰便攜式粗糙度儀MR200小孔傳感器，屬于本儀器的可選配置，總長：77mm，主體長：46mm，導頭支架長：19.6cm，主體直徑：Φ10mm，插芯套筒直徑：Φ7，導頭全部高度：5mm。主要用于測量直徑大于5mm的圓孔內表面的粗糙度，其他用途與標準傳感器相同。
美泰粗糙度儀齒面?zhèn)鞲衅?/a> 美泰便攜式粗糙度儀MR200齒面?zhèn)鞲衅?，屬于本儀器的可選配置，總長：78mm 主體長：44mm，導頭托架長：22mm ， 主體直徑：10mm ，插芯套筒直徑：7mm ，導頭高度：1.5mm，主要用于測量模數大于2mm的圓柱齒輪表面粗糙度，需借助高立尺立柱完成測量。 美泰粗糙度儀接長桿127 美泰便攜式粗糙度儀傳感器接長桿127，屬本儀器的可選配置，用于接長各種標準、曲面、深槽等各種傳感器，可使傳感器向外延長127mm，實現更遠距離的測量。
×
