美泰MHRS-150觸摸屏數(shù)顯洛氏硬度計(jì)，基于金剛石或硬質(zhì)合金壓頭壓入試樣表面以產(chǎn)生壓痕的力學(xué)原理，通過測量壓痕的深度以實(shí)現(xiàn)材料硬度的測量，可針對被加工試件的成品或半成品進(jìn)行逐件檢測，適用于多種金屬及非金屬材料成批零部件高精度的硬度測定試驗(yàn)。它外觀新穎、性能穩(wěn)定、液晶顯示讀數(shù)直觀方便、微機(jī)控制，是一款機(jī)電一體式高新技術(shù)產(chǎn)品，被廣泛地應(yīng)用于金屬加工制造業(yè)質(zhì)控環(huán)節(jié)、各類金屬材料的失效分析、高等院校和科研機(jī)構(gòu)試驗(yàn)等，是測定金屬材料洛氏硬度的精密檢測儀器。

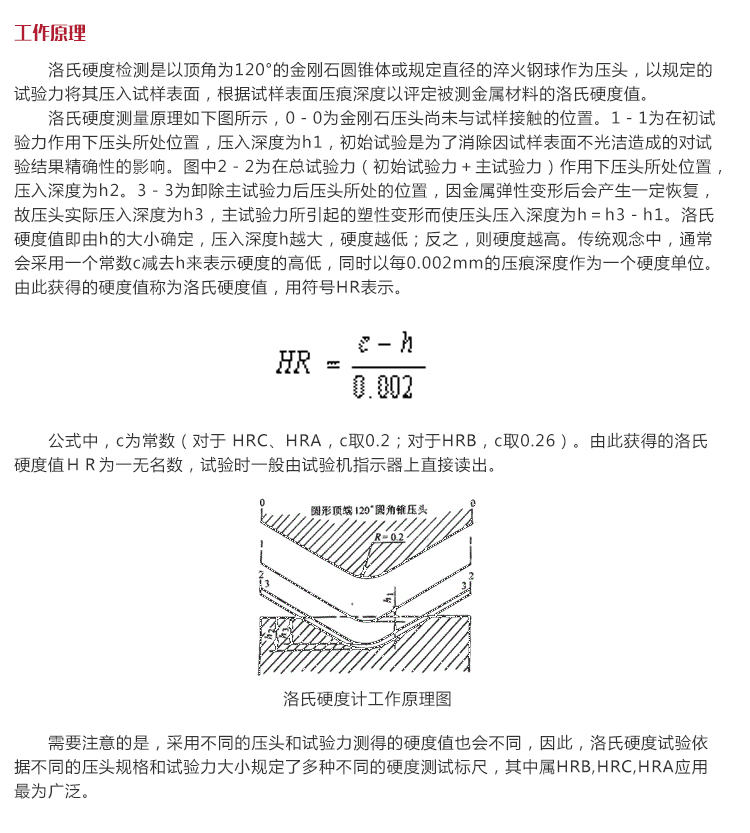

    洛氏硬度檢測是以頂角為120°的金剛石圓錐體或規(guī)定直徑的淬火鋼球作為壓頭，以規(guī)定的試驗(yàn)力將其壓入試樣表面，根據(jù)試樣表面壓痕深度以評定被測金屬材料的洛氏硬度值。

    洛氏硬度測量原理如下圖所示，0－0為金剛石壓頭尚未與試樣接觸的位置。1－1為在初試驗(yàn)力作用下壓頭所處位置，壓入深度為h₁，初始試驗(yàn)是為了消除因試樣表面不光潔造成的對試驗(yàn)結(jié)果精確性的影響。圖中2－2為在總試驗(yàn)力（初始試驗(yàn)力＋主試驗(yàn)力）作用下壓頭所處位置，壓入深度為h₂。3－3為卸除主試驗(yàn)力后壓頭所處的位置，因金屬彈性變形后會產(chǎn)生一定恢復(fù)，故壓頭實(shí)際壓入深度為h_3，主試驗(yàn)力所引起的塑性變形而使壓頭壓入深度為h＝h₃－h₁。洛氏硬度值即由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。傳統(tǒng)觀念中，通常會采用一個(gè)常數(shù)c減去h來表示硬度的高低，同時(shí)以每0.002mm的壓痕深度作為一個(gè)硬度單位。由此獲得的硬度值稱為洛氏硬度值，用符號HR表示。

   公式中，c為常數(shù)（對于 HRC、HRA，c取0.2；對于HRB，c取0.26）。由此獲得的洛氏硬度值ＨＲ為一無名數(shù)，試驗(yàn)時(shí)一般由試驗(yàn)機(jī)指示器上直接讀出。

                                                                                                              洛氏硬度計(jì)工作原理圖

      需要注意的是，采用不同的壓頭和試驗(yàn)力測得的硬度值也會不同，因此，洛氏硬度試驗(yàn)依據(jù)不同的壓頭規(guī)格和試驗(yàn)力大小規(guī)定了多種不同的硬度測試標(biāo)尺，其中屬HRB,HRC,HRA應(yīng)用最為廣泛。

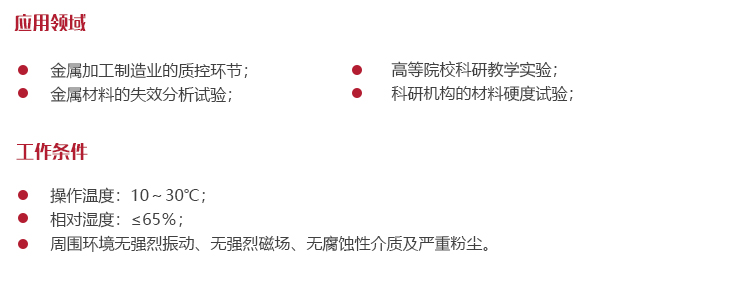

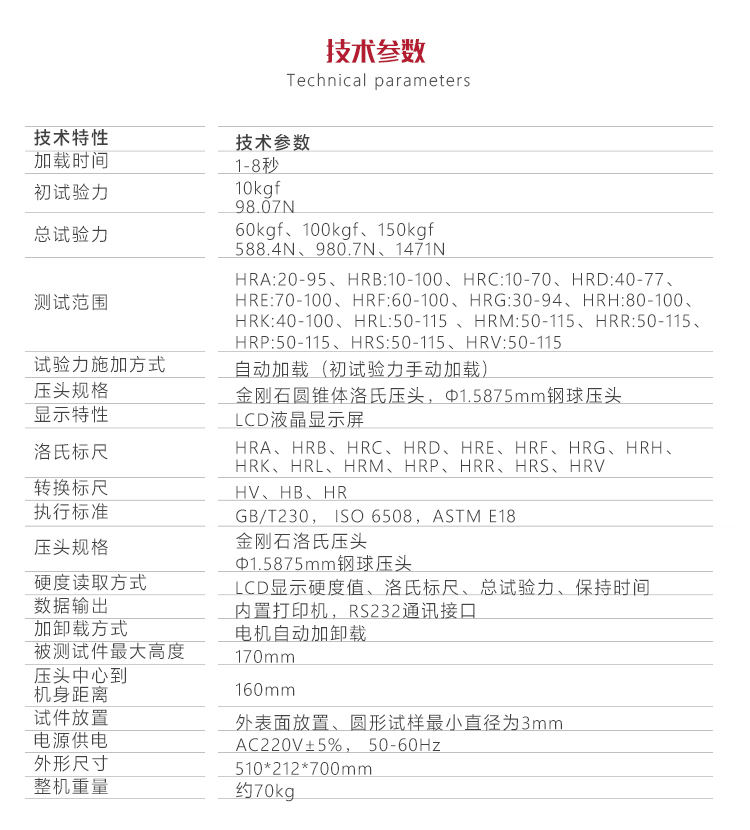

操作溫度：10～30℃；

相對濕度：≤65％；

周圍環(huán)境無強(qiáng)烈振動(dòng)、無強(qiáng)烈磁場、無腐蝕性介質(zhì)及嚴(yán)重粉塵。

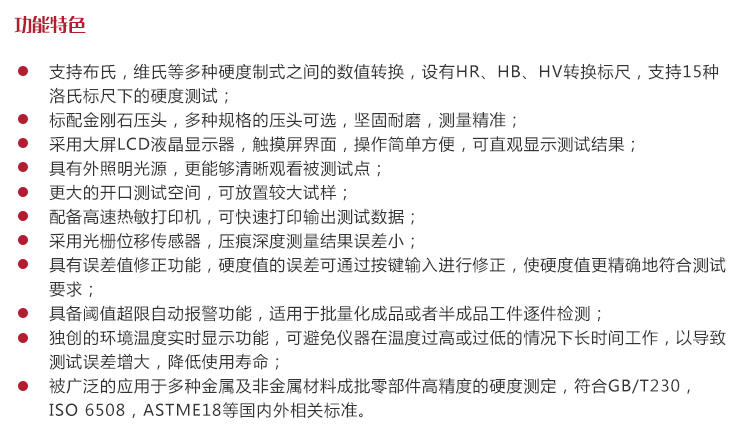

支持布氏，維氏等多種硬度制式之間的數(shù)值轉(zhuǎn)換，設(shè)有HR、HB、HV轉(zhuǎn)換標(biāo)尺，支持15種洛氏標(biāo)尺下的硬度測試；

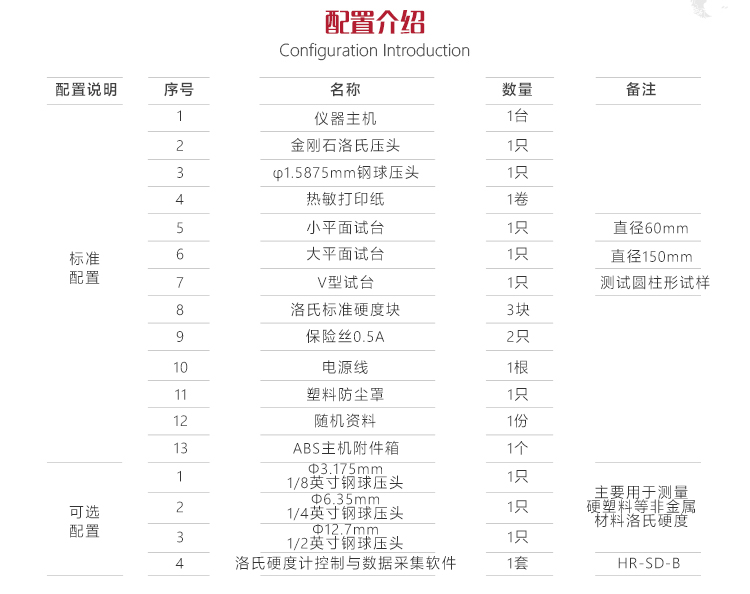

標(biāo)配金剛石壓頭，多種規(guī)格的壓頭可選，堅(jiān)固耐磨，測量精準(zhǔn)；

采用大屏LCD液晶顯示器，觸摸屏界面，操作簡單方便，可直觀顯示測試結(jié)果；

具有外照明光源，更能夠清晰觀看被測試點(diǎn)；

更大的開口測試空間，可放置較大試樣；

配備高速熱敏打印機(jī)，可快速打印輸出測試數(shù)據(jù)；

采用光柵位移傳感器，壓痕深度測量結(jié)果誤差?。?/span>

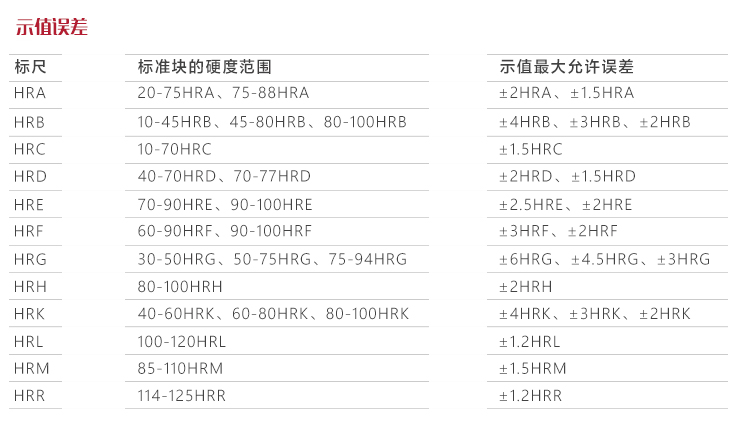

具有誤差值修正功能，硬度值的誤差可通過按鍵輸入進(jìn)行修正，使硬度值更精確地符合測試要求；

具備閾值超限自動(dòng)報(bào)警功能，適用于批量化成品或者半成品工件逐件檢測；

獨(dú)創(chuàng)的環(huán)境溫度實(shí)時(shí)顯示功能，可避免儀器在溫度過高或過低的情況下長時(shí)間工作，以導(dǎo)致測試誤差增大，降低使用壽命；

被廣泛的應(yīng)用于多種金屬及非金屬材料成批零部件高精度的硬度測定，符合GB/T230，ISO 6508，ASTME18等國內(nèi)外相關(guān)標(biāo)準(zhǔn)。

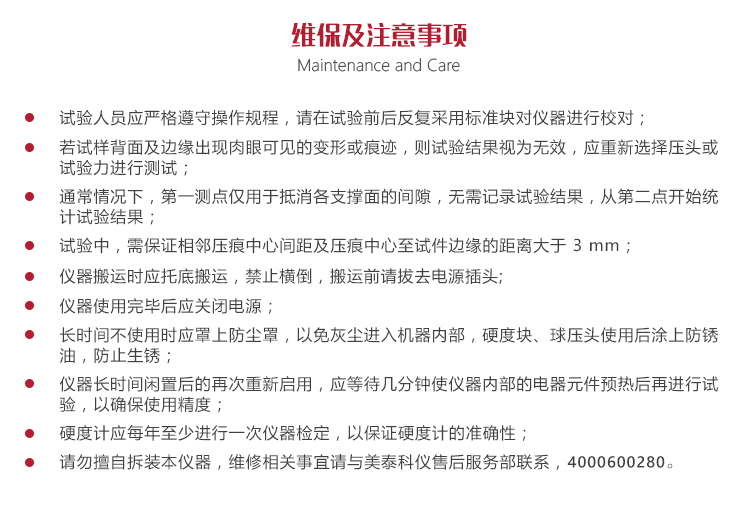

試驗(yàn)人員應(yīng)嚴(yán)格遵守操作規(guī)程，請?jiān)谠囼?yàn)前后反復(fù)采用標(biāo)準(zhǔn)塊對儀器進(jìn)行校對；

若試樣背面及邊緣出現(xiàn)肉眼可見的變形或痕跡，則試驗(yàn)結(jié)果視為無效，應(yīng)重新選擇壓頭或試驗(yàn)力進(jìn)行測試；

通常情況下，第一測點(diǎn)僅用于抵消各支撐面的間隙，無需記錄試驗(yàn)結(jié)果，從第二點(diǎn)開始統(tǒng)計(jì)試驗(yàn)結(jié)果；

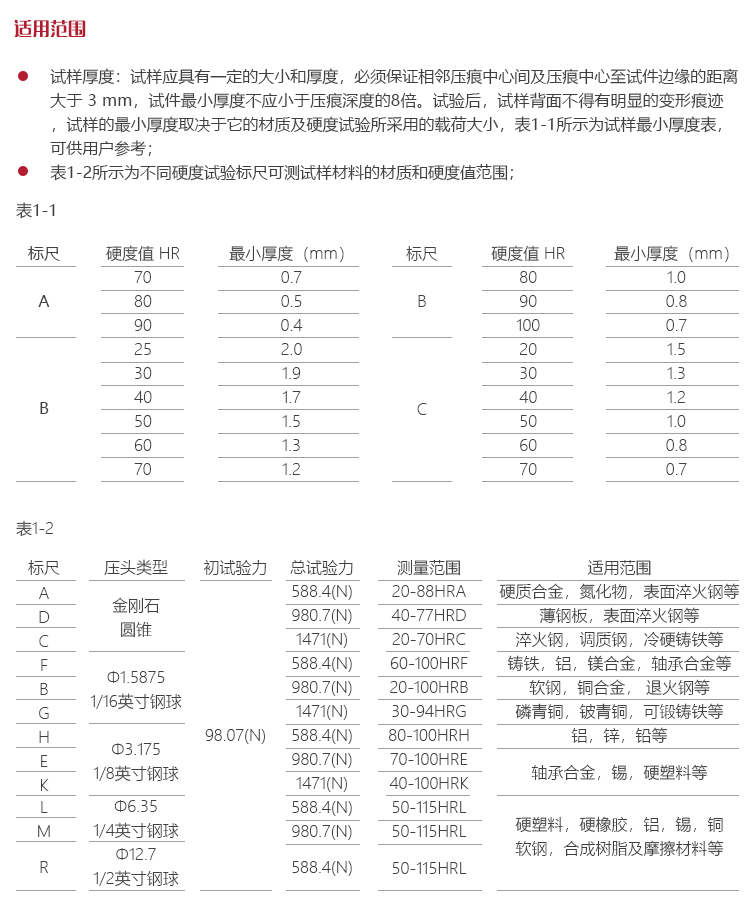

試驗(yàn)中，需保證相鄰壓痕中心間距及壓痕中心至試件邊緣的距離大于 3 mm；

儀器搬運(yùn)時(shí)應(yīng)托底搬運(yùn)，禁止橫倒，搬運(yùn)前請拔去電源插頭;

儀器使用完畢后應(yīng)關(guān)閉電源；

長時(shí)間不使用時(shí)應(yīng)罩上防塵罩，以免灰塵進(jìn)入機(jī)器內(nèi)部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；

儀器長時(shí)間閑置后的再次重新啟用，應(yīng)等待幾分鐘使儀器內(nèi)部的電器元件預(yù)熱后再進(jìn)行試驗(yàn)，以確保使用精度；

硬度計(jì)應(yīng)每年至少進(jìn)行一次儀器檢定，以保證硬度計(jì)的準(zhǔn)確性；

請勿擅自拆裝本儀器，維修相關(guān)事宜請與美泰科儀售后服務(wù)部聯(lián)系，4000600280。
