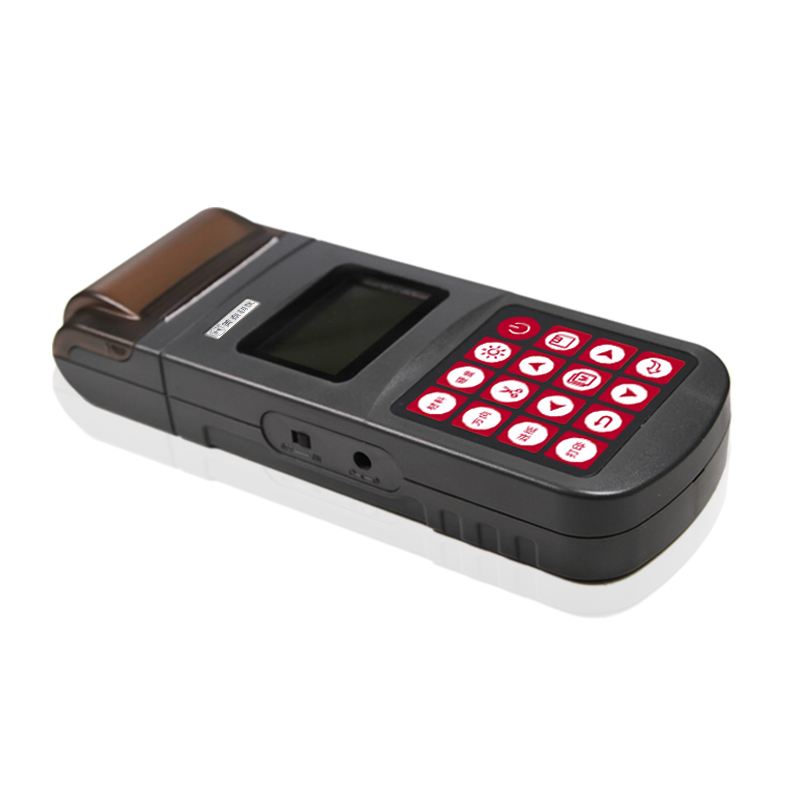

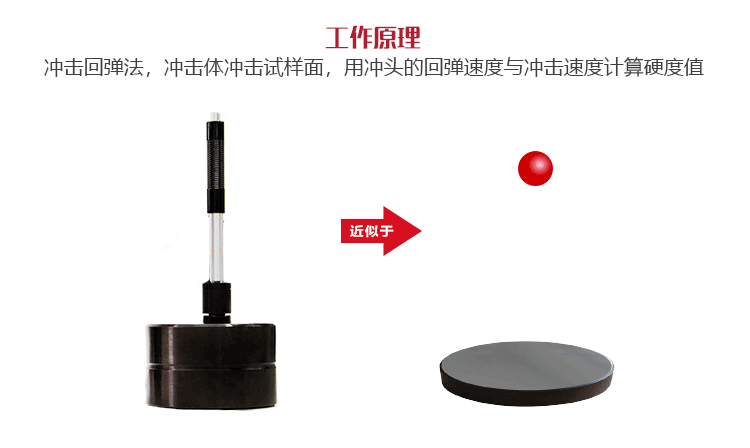

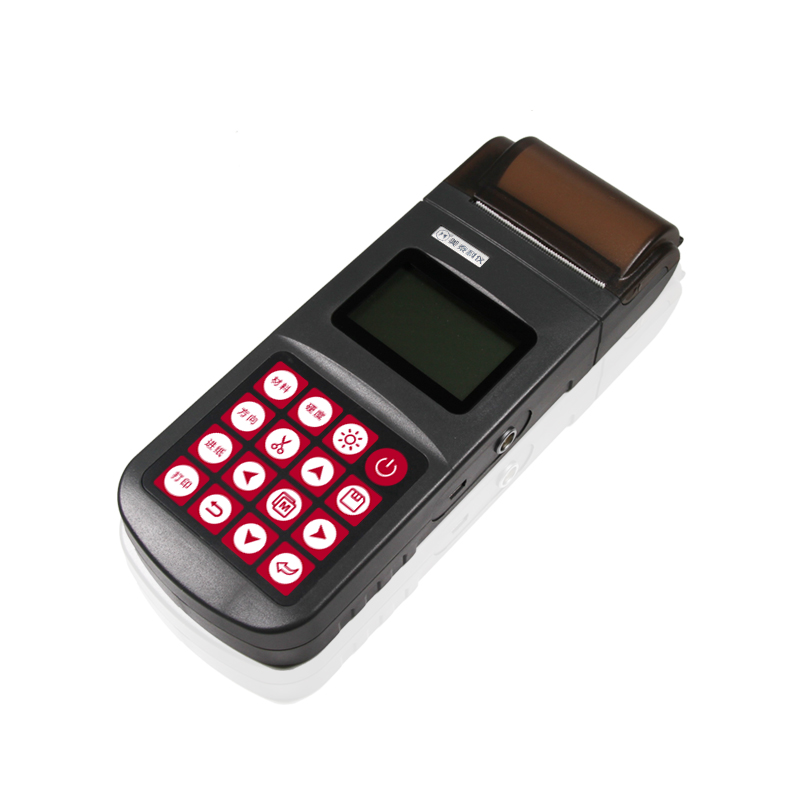

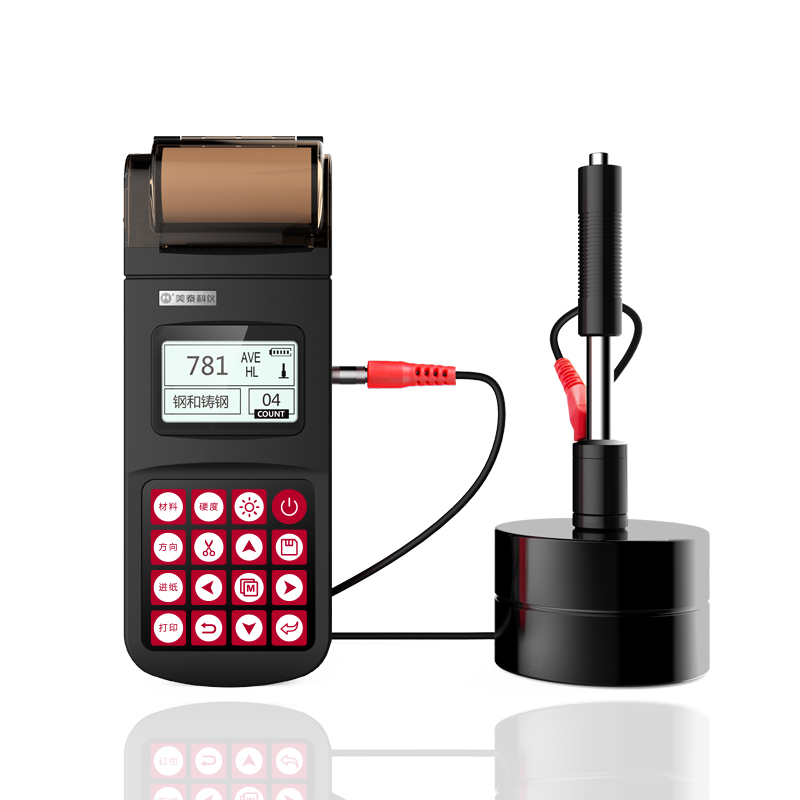

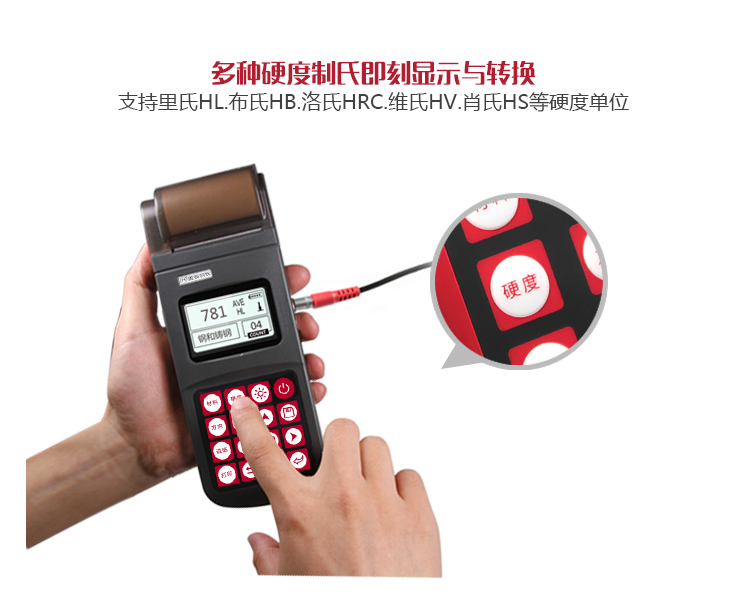

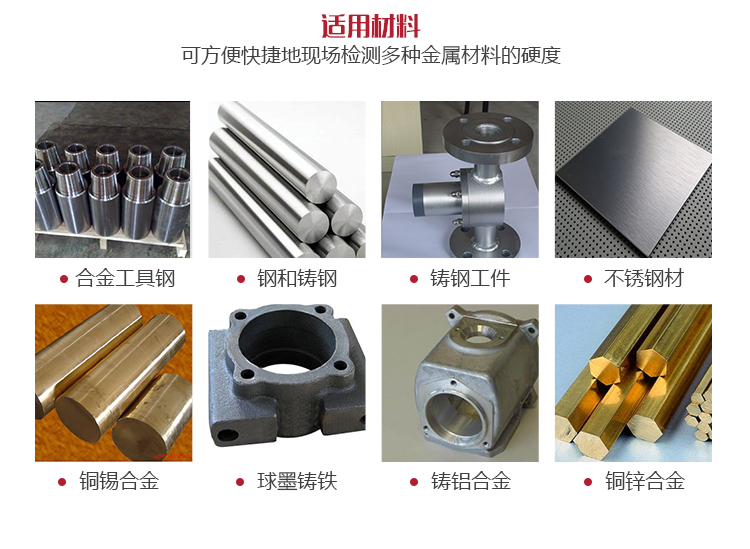

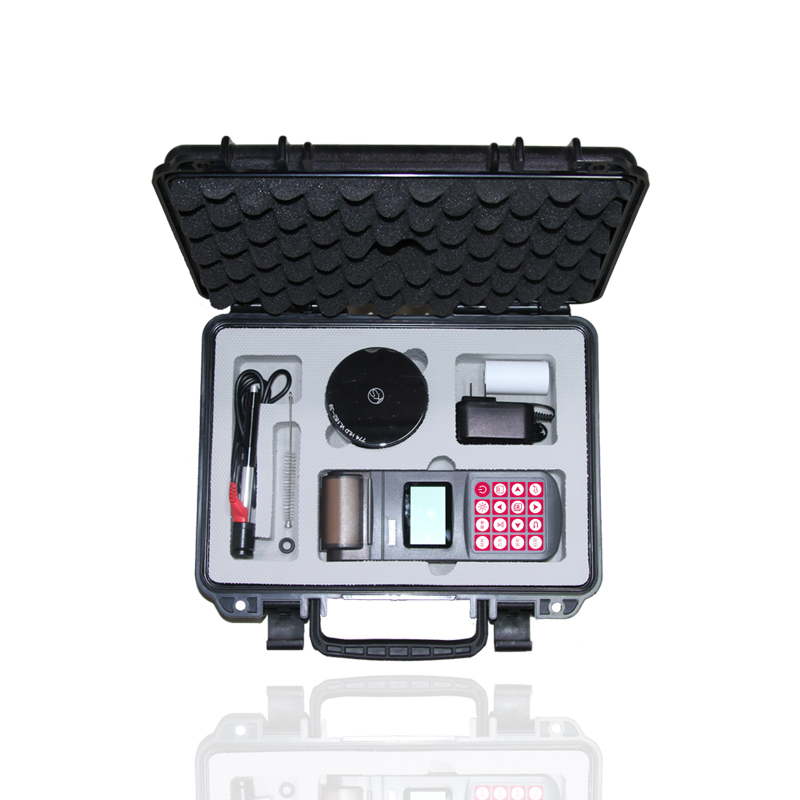

MH500便攜式里氏硬度計基于里氏硬度測量原理，可方便快捷地現場檢測多種金屬材料的硬度，支持里氏、布氏、洛氏等多種硬度制氏間的自由轉換。它采用128×64圖形點陣液晶屏，信息豐富直觀，性能穩定，集成一體式高速熱敏打印機，可實現現場即時打印測量結果，被廣泛地應用于金屬加工制造業、特種設備、永久性組件的失效分析、商檢等領域。特別適宜對大型零件及不可拆卸部件的現場硬度測試。是提高生產效率與合格率、節約生產成本的明智之選。

模具型腔
軸承及其它零件
壓力容器、汽輪發電機組及其設備的失效分析重型工件
已安裝的機械或永久性組裝部件
試驗空間很狹小的工件
要求對測試結果有正規的原始記錄
金屬材料倉庫的材料區分


測量前可先使用隨機硬度塊對儀器進行檢驗,其示值誤差及重復性應不大于表2的規定。
注意：
隨機硬度塊的數值是用標定過的里氏硬度計，在其上垂直向下測定5次，取其算術平均值作為隨機硬度塊的硬度值。如該值超標，可以使用用戶校準功能進行校準。

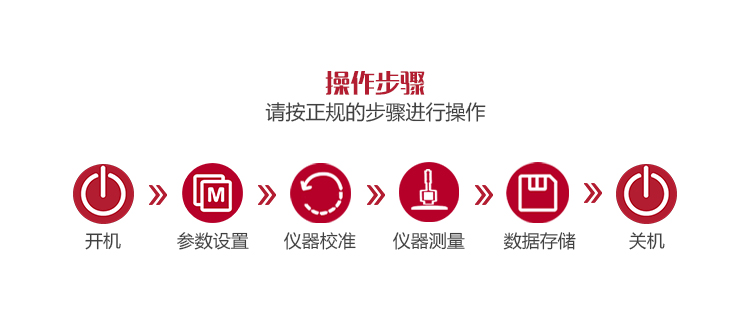

1、啟動

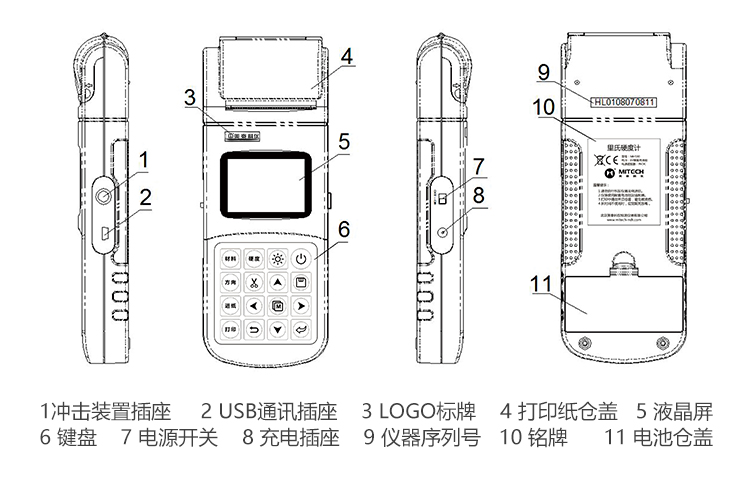

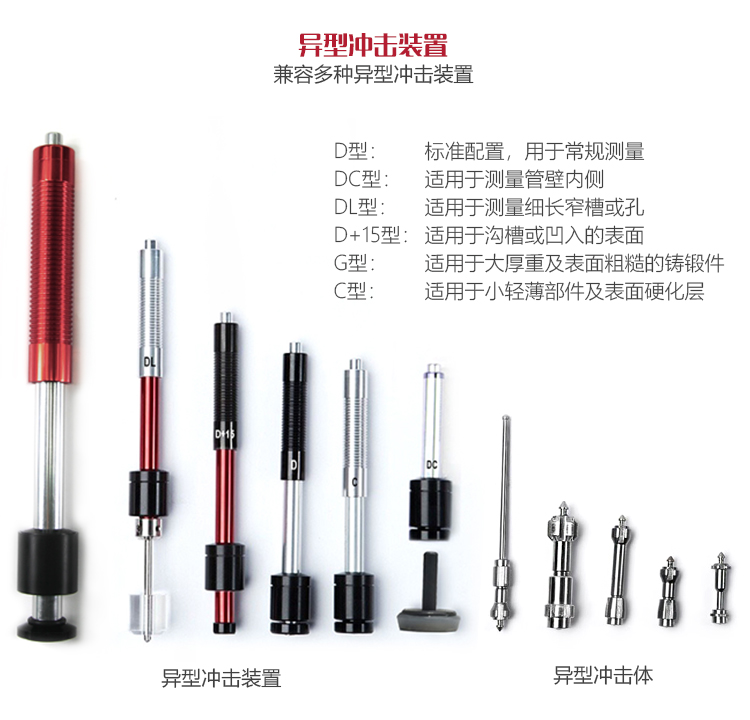

     將沖擊裝置插頭插入位于儀器右側的沖擊裝置插口；
     按【開關】鍵，此時電源接通，儀器進入測量狀態。

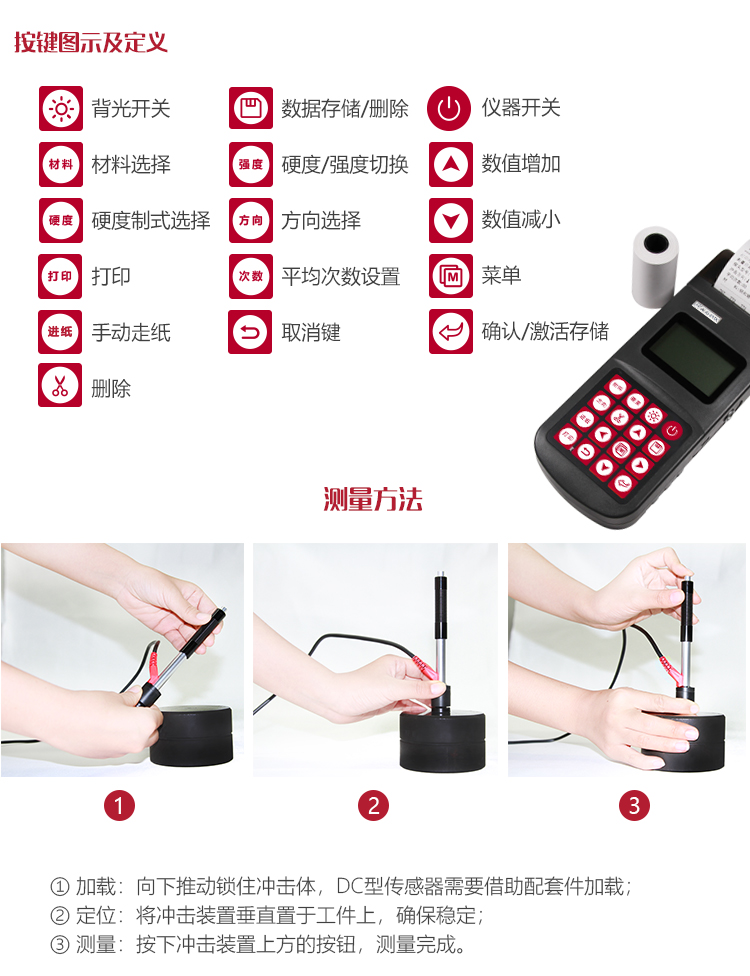

2、加載

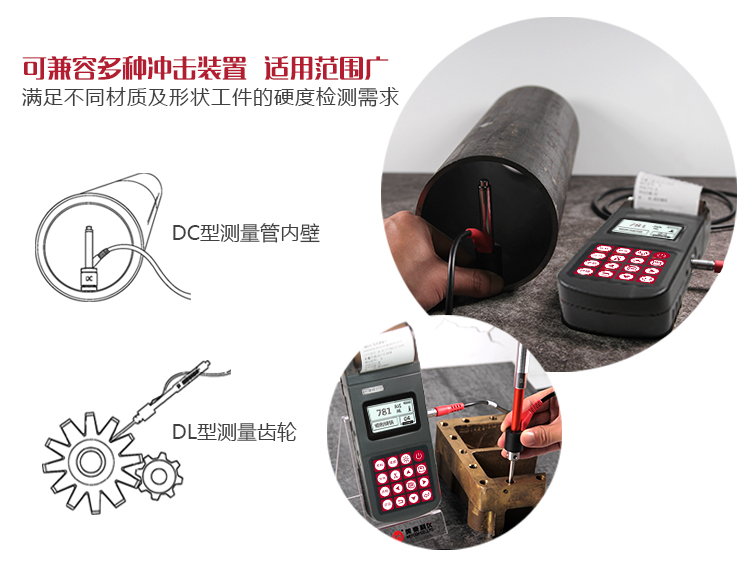

      向下推動加載套鎖住沖擊體，對于DC型沖擊裝置，則可將加載桿吸于試樣表面，將DC型沖擊裝置插入加載桿，直到停止位       置為止，此時就完成了加載。
3、定位

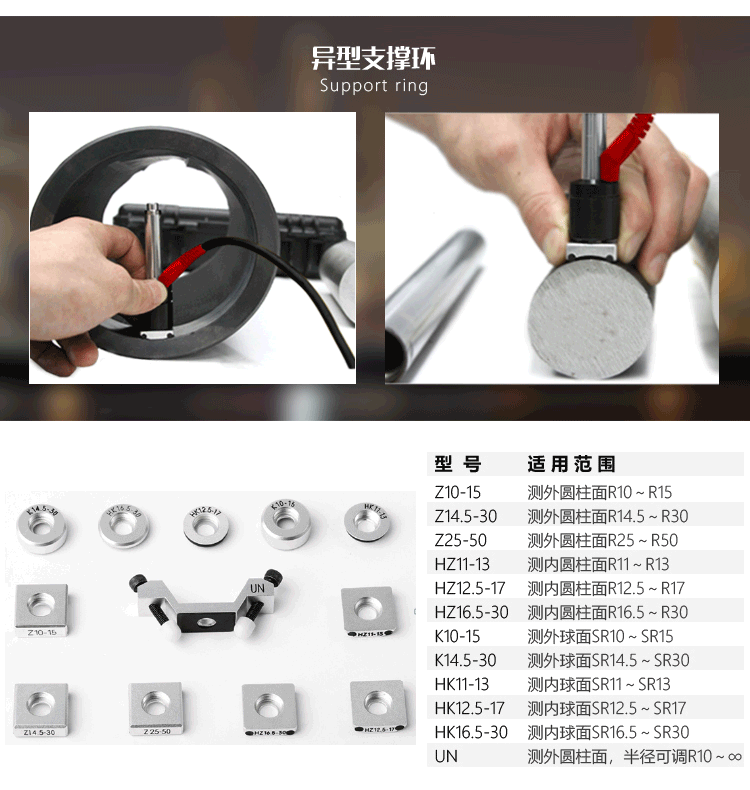

      將沖擊裝置支承環按選定的測量方向緊壓在試樣表面上，沖擊方向應與試驗面垂直。
4、測量
     按動沖擊裝置上部的釋放按鈕，進行測量。此時要求試樣、沖擊裝置、操作者均穩定，并且作用力方向應通過沖擊裝置軸線；
     試樣的每個測量部位一般進行五次試驗。數據分散不應超過平均值的±15HL；
     任意兩壓痕之間距離或任一壓痕中心距試樣邊緣距離應符合表3規定；
     對于特定材料，欲將里氏硬度值較準確地?fù)Q算為其它硬度值，必須做對比試驗以得到相應換算關系。方法是：用檢定合格        的里氏硬度計和相應的硬度計分別在同一試樣上進行試驗，對于每一個硬度值，在三個以上需要換算的硬度壓痕周圍均勻        分布地各測定五點里氏硬度值，用里氏硬度平均值和相應硬度平均值分別作為對應值，做出硬度對比曲線。對比曲線至少   應包括三組對應的數據。
表3

5、讀取測量值

       用多個有效試驗點的平均值作為一個里氏硬度試驗數據。

       在里氏硬度符號HL前示出硬度數值，在HL后面示出沖擊裝置類型。例如780HLD表示用D型沖擊裝置測定的里氏硬度值為780。

       對于用里氏硬度換算的其它硬度，應在里氏硬度符號之前附以相應的硬度符號。例如420HVHLD表示用D型沖擊裝置測定的里氏硬度換算的維氏硬度值為420。

注意：

不同沖擊裝置類型測得的HL值不同，例如780HLD≠780HLC。

6、關機

按【關機】鍵關機。

注意事項：

更換沖擊裝置一定要在關機狀態進行，否則無法自動識別沖擊裝置類型，還有可能造成儀器電路板的損壞；

正常情況下，在未達到設定的沖擊次數時不能存儲當前測量值；
       只有D型和DC型沖擊裝置有強度測量功能，所以使用其它類型的沖擊裝置時，將無法修改【硬度/強度】設置，如果用              D/DC型沖擊裝置設為【強度】 后，又更換為其它沖擊裝置，【硬度/強度】設置會自動修改為【硬度】；
       當設定為【強度】測量時，將不能設置硬度制（光標會從【硬度制】上跳過）；
       不是所有材料都可以轉換成所有硬度制，更改材料后硬度制會自動恢復為里氏HL。所以設置測量條件時要先設置【材              料】，再設置【硬度制】。

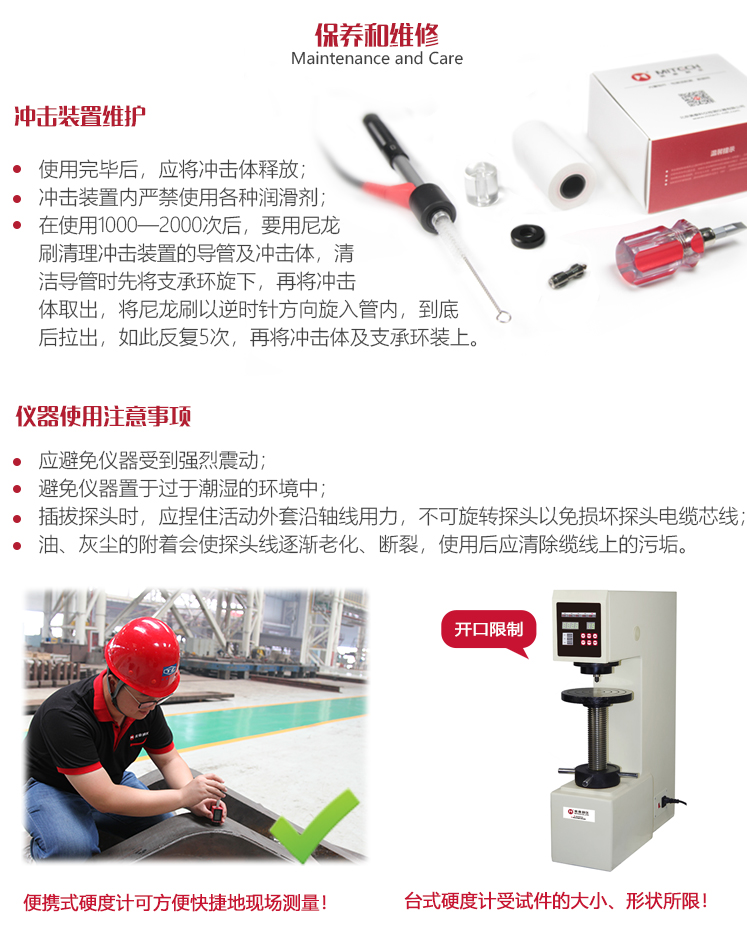

沖擊裝置維護
在使用1000—2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體，清潔導管時先將支承環旋下，再將沖擊體取出，將尼龍刷以逆時針方向旋入管內，到底后拉出，如此反復5次，再將沖擊體及支承環裝上
使用完畢后，應將沖擊體釋放
沖擊裝置內嚴禁使用各種潤滑劑貯存時應遠離振動、強烈磁場、腐蝕性介質、潮濕、塵埃，應在常溫下貯存

 儀器維修程序

當用標準洛氏硬度塊進行檢定時，誤差均大于2HRC時，可能是球頭磨損失效，應考慮更換球頭或沖擊體。

當硬度計出現其它不正?，F(xiàn)象時，請用戶不要拆卸或調節任何固定裝配之零部件，填妥保修卡后，交由我公司維修部 門，執行保修條例。
