MH600便攜式里氏硬度計(jì)，智能化設(shè)計(jì)可方便快捷地現(xiàn)場(chǎng)檢測(cè)金屬硬度。IP65防護(hù)等級(jí)，可有效防御惡劣現(xiàn)場(chǎng)環(huán)境中的油污、粉塵及其它腐蝕；采用彩色液晶顯示屏，光線昏暗及日光強(qiáng)烈環(huán)境下也能為您呈現(xiàn)清晰測(cè)量結(jié)果，大大提升了視覺體驗(yàn)；獨(dú)創(chuàng)的多點(diǎn)校準(zhǔn)功能，可對(duì)轉(zhuǎn)換曲線進(jìn)行多點(diǎn)調(diào)校，減小測(cè)量誤差；測(cè)量中儀器可自動(dòng)識(shí)別測(cè)量方向，超出設(shè)定范圍自動(dòng)報(bào)警、可語(yǔ)音播報(bào)測(cè)量結(jié)果，滿足高效采集多角度材料的精準(zhǔn)檢測(cè)需求，支持多種硬度制氏間的自由轉(zhuǎn)換；低功耗設(shè)計(jì)由兩節(jié)AA五號(hào)電池供電，支持多種語(yǔ)言版本切換。被廣泛地應(yīng)用于金屬加工制造業(yè)、特種設(shè)備或永久性組件的在役失效分析、商檢等領(lǐng)域。特別適宜對(duì)大型不可拆卸部件的現(xiàn)場(chǎng)硬度測(cè)試。是提高生產(chǎn)合格率、節(jié)約成本必備的專業(yè)精密儀器。

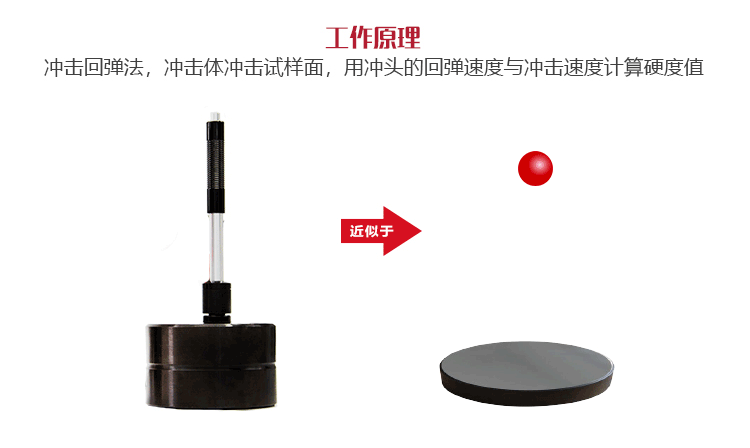

里氏硬度：規(guī)定質(zhì)量的沖擊體在彈力作用下,以一定速度沖擊試樣表面并回彈,用沖擊體在距試樣表面1mm處的回彈速度與沖擊速度的比值計(jì)算硬度值。
計(jì)算方法為：HL=1000×VB/ VA
式中：  HL——里氏硬度值
      VB——沖擊體回彈速度
      VA——沖擊體沖擊速度

測(cè)量前可使用經(jīng)過標(biāo)定的里氏硬度塊對(duì)儀器進(jìn)行檢驗(yàn)，其示值誤差及重復(fù)性應(yīng)不大于表1-1之規(guī)定。
如果示值誤差和重復(fù)性超出表1-1之規(guī)定，則應(yīng)校準(zhǔn)儀器（使用基本校準(zhǔn)功能，必要 時(shí)可進(jìn)行多點(diǎn)校準(zhǔn)）后再使用用；
校準(zhǔn)后仍然存在較大示值誤差和重復(fù)性誤差的，請(qǐng)閱讀本手冊(cè)第六章（故障分析與排除），或者聯(lián)系生產(chǎn)廠家尋求技術(shù) 支持或進(jìn)行
維修。
1、加載
向下推動(dòng)加載套鎖住沖擊體（對(duì)于DC型沖擊裝置，則可將加載桿吸于試樣表面，將DC 型沖擊裝置插入加載桿，直到停止位置為止），
此時(shí)就完成了沖擊裝置的加載。
2、定位
將沖擊裝置支承環(huán)按選定的測(cè)量方向緊壓在試樣表面上，沖擊方向應(yīng)與試驗(yàn)面垂直。
3、測(cè)量
按動(dòng)沖擊裝置上部的釋放按鈕，進(jìn)行測(cè)量。測(cè)量過程中要求試樣、沖擊裝置、操作者均 穩(wěn)定，并且作用力方向應(yīng)通過沖擊裝置線。
試樣的每個(gè)需要測(cè)量的部位一般進(jìn)行3~5 次測(cè)量。數(shù)據(jù)分散不應(yīng)超過平均值的±15HL。任意兩壓痕之間距離 或任一壓痕中心距試樣
邊緣距離應(yīng)符合表4-1之規(guī)定。

表4-1

4、讀取測(cè)量值
用多個(gè)有效試驗(yàn)點(diǎn)的測(cè)量平均值作為一個(gè)里氏硬度測(cè)量數(shù)據(jù)。 記錄里氏硬度測(cè)量結(jié)果時(shí)，在里氏硬度符號(hào)HL前示出硬度數(shù)值，在HL后面示出沖擊 裝置類型。例如780HLD表示用D型沖擊裝置測(cè)定的里氏硬度值為780。
對(duì)于用里氏硬度換算的其它硬度，應(yīng)在里氏硬度符號(hào)之前附以相應(yīng)的硬度符號(hào)。例如 420HVHLD表示用D型沖擊裝置測(cè)定的里氏硬度換算的維氏硬度值為420。
注意：不同沖擊裝置類型測(cè)得的HL值不同，例如780HLD≠780HLC。本儀器內(nèi)置了不同沖擊裝置測(cè)得的HL值之間的換算表，使用方法詳見5.6。

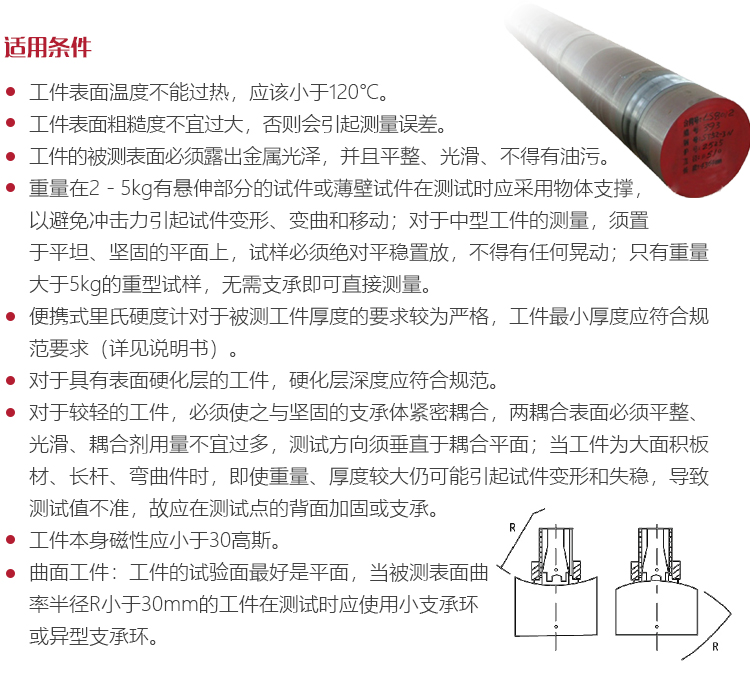

注意事項(xiàng)：
必須絕對(duì)平穩(wěn)置放，不得有任何晃動(dòng)；
只有重大于5kg的重型試樣，無需支承即可直接測(cè)量。便攜式里氏硬度計(jì)對(duì)于被測(cè)工件 厚度的要求較為嚴(yán)格，工件最小厚度應(yīng)符合說明書規(guī)范要求。
對(duì)于具有表面硬化層的工件，硬化層深度應(yīng)符合說明書規(guī)范。
對(duì)于較輕的工件，必須使之與堅(jiān)固的支承體緊密耦合，兩耦合表面必須平整、光滑、耦合劑用量不宜過多，測(cè)試方向須垂直于耦合平面；當(dāng)工件為大面積板材、長(zhǎng)桿、彎曲件時(shí)，即使重量、厚度較大仍可能引起試件變形和失穩(wěn)，導(dǎo)致測(cè)試值不準(zhǔn)，故應(yīng)在測(cè)試點(diǎn)的背面加固或支承工件本身磁性應(yīng)小于30高斯曲面工件：工件的試驗(yàn)面最好是平面。
當(dāng)被測(cè)表面曲率半徑R小于30mm的工件在測(cè)試時(shí)應(yīng)使用小支承環(huán)或異型支承環(huán)。
貯存時(shí)應(yīng)遠(yuǎn)離振動(dòng)、強(qiáng)烈磁場(chǎng)、腐蝕性介質(zhì)、潮濕、塵埃，應(yīng)在常溫下貯存。
運(yùn)輸時(shí)在保證原包裝的狀態(tài)下，可在三級(jí)公路條件下進(jìn)行。

沖擊裝置維護(hù)
沖擊裝置使用1000~2000次后，要用尼龍刷清理沖擊裝置的導(dǎo)管及沖擊體。清潔導(dǎo)管時(shí)先將支承環(huán)旋下，再將沖擊體取出，將尼龍刷以逆時(shí)針方向旋入管內(nèi)，到底后拉出，如此反復(fù)5次，再將沖擊體及支承環(huán)裝上。
使用完畢后，應(yīng)將沖擊體釋放。
沖擊裝置內(nèi)嚴(yán)禁使用各種潤(rùn)滑劑貯存時(shí)應(yīng)遠(yuǎn)離振動(dòng)、強(qiáng)烈磁場(chǎng)、腐蝕性介質(zhì)、潮濕、塵埃，應(yīng)在常溫下貯存 。

儀器維修程序

當(dāng)用標(biāo)準(zhǔn)洛氏硬度塊進(jìn)行檢定時(shí)，誤差均大于2HRC時(shí)，可能是球頭磨損失效，應(yīng)考慮更換球頭或沖擊體。

當(dāng)硬度計(jì)出現(xiàn)其它不正?，F(xiàn)象時(shí)，請(qǐng)用戶不要拆卸或調(diào)節(jié)任何固定裝配之零部件，填妥保修卡后，交由我公司維修部 門，

行保修條例。
